Productdetails:
|
naam: | 1.25G dubbele Vezel 20km SFP-Module | golflengte: | 1310nm |
---|---|---|---|
Wijzetype: | enige wijze | Transmissieafstand: | 20KM |
Type vezel: | Dubbele vezel | OEM: | Beschikbaar |
Hoog licht: | sfp optische zendontvanger,de enige zendontvanger van de wijzevezel |

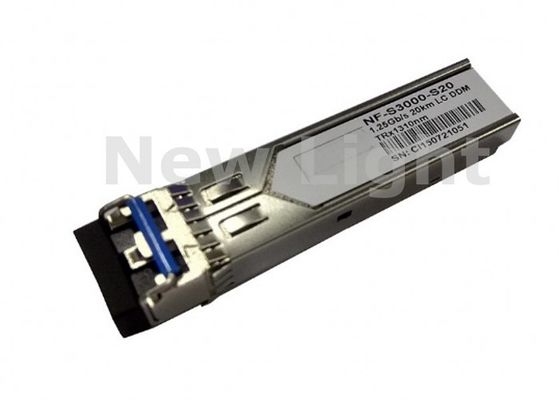

1.25G SFP-Module Dubbele Vezel SM 20KM DDM-Zendontvanger van Vezel de Optische SFP
Beschrijving
N-F-3000-S20 de Zendontvanger is hoge prestaties, rendabele module die een duplexlc-opticainterface hebben. Standaardac koppelde CML voor hoge snelheidssignaal en de controle en de monitorsignalen van LVTTL. De ontvangerssectie gebruikt een SPELDontvanger en de zender gebruikt een 1310 NM-laser van vriespunt, tot 15dB-verbinding beweeg verzekeren dit module1000base Ethernet 20km toepassing.
Eigenschap:
Tot 1.25Gb/s-Gegevens - verbindingen |
Heet-Pluggable |
Duplexlc-schakelaar |
Tot 20km op 9/125μm SMF |
1310nm vriespunt-laserzender |
Enige +3.3V-Voeding |
Controlerend Interface Volgzaam met sff-8472 |
Maximummacht <1w> |
Industriële Commerciële werkende de temperatuurwaaier van /Extended/: -40°C aan 85°C/-5°C aan 85°C/-0°C aan 70°C-beschikbare Versie |
Volgzaam en Loodvrije RoHS |
Metro/Toegangsnetwerken |
1.25 Gb/s 1000Base-LX Ethernet |
1×Fiber kanaal |
Andere Optische Verbindingen |
Toepassing:
SDH STM en SONET-systeem |
Vezelkanaal |
Schakelaar om interface te schakelen |
Geschakelde backplane toepassingen |
Router/Serverinterface |
Andere optische transmissiesystemen |
Parameters:
Punt | Specificatie | ||||
Absolute Maximumclassificaties | |||||
Parameter | Symbool | Min | Maximum | Eenheid | |
Leveringsvoltage | VCC | -0.5 | 3.6 | V | |
Werkende Temperatuur | BOVENKANT | -40 | 85 | º C | |
Elektrokenmerken | |||||
Parameter | Symbool | Min | Typisch | Maximum | Eenheid |
Datasnelheid (NRZ) | B | - | 1250 | - | Mb/s |
622 | |||||
155 | |||||
Leveringsvoltage | VCCT | 3.1 | 3.3 | 3.6 | V |
Leveringsstroom | ICCT | - | 70 | 130 | mA |
Inputhoogspanning | VIH | Vcct-1,165 | - | Vcct-0,700 | V |
Input LAAG Voltage | VIL | Vcct-1,890 | - | Vcct-1,475 | V |
De zender laat voltage toe | VEN | - | - | 0,8 | V |
De zender maakt voltage onbruikbaar | VD | 2 | - | - | V |
Ontvanger | |||||
Datasnelheid (NRZ) | B | - | 1250 | - | Mb/s |
622 | |||||
155 | |||||
Leveringsvoltage | VCCR | 3.1 | 3.3 | 3.6 | V |
Leveringsstroom | ICCR | - | 100 | 150 | mA |
Hoge gegevensoutput | VOH | Vccr-1,025 | - | Vccr-0,880 | V |
LAGE gegevensoutput | Volume | Vccr-1,810 | - | Vccr-1,620 | V |
LOS Laag Voltage | VLOUT | - | - | 0,8 | V |
LOS Hoogspanning | VHOUT | 2 | - | - | V |
