Productdetails:
|
| Modelnummer: | 1310/1550 NM FWDM | Functie: | Brede Golflengtewaaier |
|---|---|---|---|
| Toepassingen: | systeem controle | De Golflengtewaaier van de pasband: | 1260 ~ 1360 |
| De Golflengtewaaier van de bezinningsband: | 1460~1620 | Toevoegingsverlies: | Pas Channel≤0.8 |
| Kanaalrimpeling: | <0> | Isolatie: | Pas Channel>40 |
| De Temperatuurgevoeligheid van het toevoegingsverlies: | <0> | Polarisatie Afhankelijk Verlies: | <0> |
| De Verspreiding van de polarisatiewijze: | <0> | Gerichtheid: | >50 |
| Hoog licht: | De openluchtdoos van de Vezelbeëindiging,mount vezel beëindiging inbouwmuurbox |
||

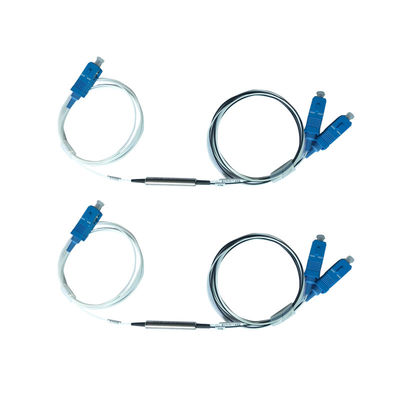

1,2 de buis van het meterg657a2 0.9mm staal/ABS vezel optische Filter de schakelaar van Sc 1 x 2 UPC van FWDM
Beschrijving
FWDM gebruikt de dunne technologie van de filmdeklaag en merkgebonden ontwerp van micro- van het niet-stroommetaal optica verpakking plakkend. Het verstrekt laag toevoegingsverlies, hoge kanaalisolatie, lage temperatuurgevoeligheid en epoxy vrije optische weg
Eigenschappen
1.Wide werkende Golflengtewaaier
2.Low toevoegingsverlies
3.Ultra vlakke Brede passband
4.High kanaalisolatie
5.High stabiliteit en betrouwbaarheid
6.Epoxy-vrij op Optische Weg
Specificatie
| Parametre | Min | Typisch | Maximum | Eenheid | |
| Werkende Temperatuur | 0 | 30 | 70 | ℃ | |
| Werkende Relatieve Vochtigheid | Condenserend niet | 5 | 95 | % | |
| Opslagtemperatuur | Condenserend niet | -40 | 85 | ℃ | |
| Macht het overhandigen | 50 | Mw | |||
| De waaier van de COM-poortgolflengte | 1260 | 1560 | NM | ||
| TRANS havengolflengte | CATV | 1540 | 1550 | 1560 | NM |
| REFL-havengolflengte 1 | GEGEVENS stroomopwaarts | 1260 | 1310 | 1360 | NM |
| REFL-havengolflengte 2 | GEGEVENS stroomafwaarts | 1480 | 1490 | 1500 | NM |
| Toevoegingsverlies (excl.optical-schakelaar) | Com aan TRANS | 0,3 | 0,5 | dB | |
| Com aan REFL | 0,25 | 0,4 | dB | ||
| Isolatiecom aan TRANS@1490nm ±10nm | 1490nm in CATV-haven | 15 | |||
| Isolatiecom aan REFL@1550nm ±10nm | 1550nm in GEGEVENShaven | 15 | |||
| Directivitity | 1310nm in CATV-haven | 47 | |||
| Terugkeerverlies (alle havens) | 45 | ||||
| De thermische gevoeligheid van het toevoegingsverlies | 0,005 | dB/℃ | |||
| Polarisatie afhankelijk verlies | 0,1 | dB | |||
| Buigend verlies | @ 1550nm@10mm-straal, 1 draai | 0,5 | dB | ||
| Vezeltype | Corning@SMF-28 ultra; 900um losse buis | ||||
| Vezellengte, van edage van metral huisvesting aan vezeluiteinde wordt gemeten van schakelaar die | Com | 51 | cm | ||
| TRANS | 100 | cm | |||
| REFL | 100 | ||||
| Schakelaartype | Com | SC/APC | |||
| TRANS | zonder schakelaar | ||||
| REFL | zonder schakelaar | ||||
| WDM de lengte van de verpakkingsbuis | 38 | 39 | mm | ||
| WDM verpakkende buis diametre | 5.5 | 6 | mm | ||
| WDM buis electical isolatie | De metaalbuis moet elektrisch worden geïsoleerd door middel van krimpt omslag die buis over zijn volledige lengte behandelen | ||||
*Insertionverlies exclusief schakelaarverlies.
