Productdetails:
|
Wijzetype: | enige wijze | Toevoegingsverlies: | ≤ 2,5 dB |
---|---|---|---|
Type connector: | sc/upc | Nuber van Kanalen: | kanaal 8 |
golflengte: | 14701610nm | Passband Rimpeling: | ≤0.30dB |
verlies terug: | ≥45dB | Derectivity: | ≥50dB |
Type vezel: | CORNING SMF-28 ULTRA | ||
Hoog licht: | wdm in optische vezel,mount vezel beëindiging inbouwmuurbox |

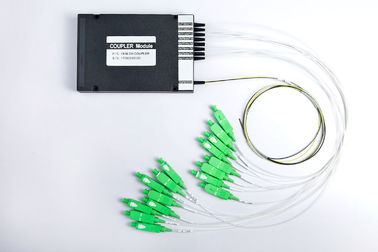

8 kanaalsc UPC CWDM mux en demux plaatste vezel de optische ruwe multiplextelegraaf van de golflengteafdeling
Eigenschappen |
ABS Module |
Laag Toevoegingsverlies |
Hoge Stabiliteit |
Toepassingen |
CATV-Verbindingen |
WDM Systemen |
Systeem Controle |
Test en Metingsmateriaal |
Parameters | Specificatie | ||||
MUX | DEMUX | ||||
Insettionverlies (dB) | 2.5 | 2.5 | |||
De Centrale Golflengten van CWDM [λc] (NM) | 1470~1610 | ||||
Passband (@-0.5dB-bandbreedte) (NM) | ±7.5 | ||||
Insettion | Aangrenzend Kanaal | > 30 | |||
Niet-Adjacent Kanaal | > 40 | ||||
Passband Rimpeling (dB) | ≤0.30 | ||||
Polarisatie Afhankelijk Verlies (dB) | < 0=""> | ||||
De Verspreiding van de polarisatiewijze (ps) | < 0=""> | ||||
Terugkeerverlies (dB) | > 45 | ||||
Gerichtheid (dB) | > 50 | ||||
Maximum Optische Macht (mw) | 500 | ||||
Werkende Temperatuur (℃) | -5 ~ +75 | ||||
Opslagtemperatuur (℃) | -40 ~ +85 | ||||
Vezeltype | Corning smf-28 ultra | ||||
Schakelaartype | SC/UPC | ||||
Vlechtlengte (m) | 1 | ||||
Pakketdimensie (mm) | 100*80*10 |
de Module van 1×N CWDM Mux/Demux
OADM | |||||||
ITU | Kanalenaantal | Toepassingstype | Centrale Golflengte | Vezeldiameter | Vezellengte | Schakelaar
| |
1=100G 2=200G | 4=4 kanalen 8=8 kanalen 16=16 kanalen
| M=Mux D=DeMux | 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm | 1=250um | 05=0.5m | 0=None |
Toepassingen:
CWDM-Systeem
Voeg/Daling toe
PON-Netwerken
CATV-Verbindingen
Naleving:
Telcordia gr.-1209-kern-2001
Telcordia gr.-1221-kern-1999
RoHS
Verpakking: bags&carton doos
de aangewezen drager, te brengen gelieve vooraf ons op de hoogte.
