Productdetails:
|
| Naam van het product: | 1064nm Delen van de optische Vezel kiezen de Circulatie Optische Vezel Wijze met FC-APC Schakelaar u | Type connector: | FC APC/FC PC |
|---|---|---|---|
| Wijzetype: | enige wijze | Werkende golflengte: | 1064nm |
| PDL: | ≤0.2dB | verlies terug: | ≥ 50dB |
| Dwarsbespreking: | ≥ 45dB | Toepassing: | Vezellaser, Vezel optische Versterker |
| MAXIMUM TOEVOEGING LOSS*: | 0,8 dB | ISOLATION*: | ≥40 dB |
| Hoog licht: | de enige splitser van de wijzevezel,fiber optic kabelsplitter |
||

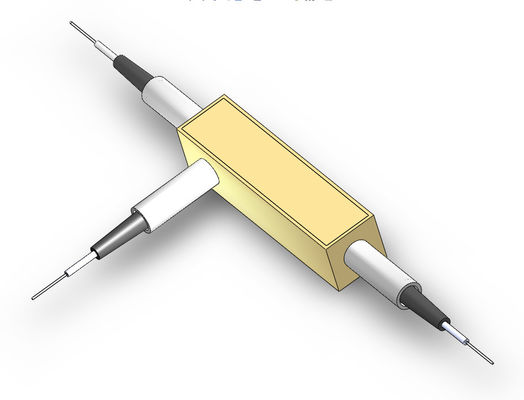

Naam van het optische Vezel de Circulatieproduct

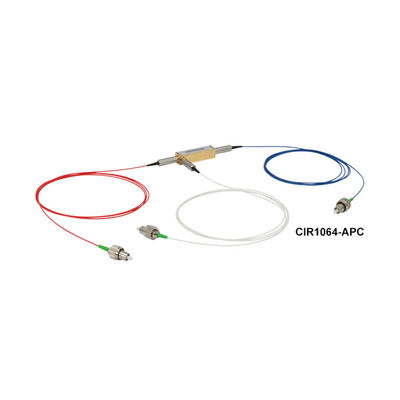

FC APC elektronische Circulatie Single-Mode de Optische Vezeldelen van de schakelaar Optische Vezel
Optische Vezel Circulatiebeschrijving
De enige Optische Verspreiders van Wijze(sm) niet-vergelden, één-richting, drie-haven apparaten die in een brede waaier van optische opstellingen en voor talrijke toepassingen worden gebruikt.
Wegens zijn hoge isolatie en laag toevoegingsverlies, worden de optische verspreiders wijd gebruikt in geavanceerde communicatiesystemen als toe:voegen-dalingsmultiplextelegrafen, tweerichtingspompen, en chromatische apparaten van de verspreidingscompensatie.
Verspreider wordt gebruikt om een optisch kanaal van een DWDM- te laten vallensysteem die Grating van Vezelbragg die met behulp van.
Een optische verspreider is analoog aan een elektronische verspreider en allebei voeren gelijkaardige functies uit.
Een optische verspreider is een drie-haven apparaat dat licht om in slechts één richting toestaat te reizen.
De verspreiders kunnen ook worden gebruikt om optische signalen in twee richtingen onderaan één enkele vezel te verzenden. Een verspreider wordt gevestigd op beide einden van de vezel.
Een signaal die Haven 1 ingaan zal Haven 2 met minimaal verlies weggaan, terwijl een signaal die Haven 2 ingaan Haven 3 met minimaal verlies zal weggaan. Lichte binnengaande haven 2 ervaart een hoop van verlies bij haven 1, en het licht die haven 3 ingaan ervaart een hoop van verlies bij havens 2 en 1.
De optische verspreiders zijn non-reciprocal apparaten. Dit betekent dat om het even welke die veranderingen in de eigenschappen van het licht door door het apparaat wordt veroorzaakt over te gaan niet door in de tegenovergestelde richting te reizen worden omgekeerd.
Optische Vezel Circulatieeigenschappen
Hoge isolatie & Hoog Terugkeerverlies
Lage toevoegingsverlies & PDL
Optische Weg Epoxy Vrij
Optische Vezel Circulatietoepassingen
Vezel optische Versterker
Vezellaser
Optische Vezel Circulatiespecificaties
| Punt | Eenheid | Parameters | |||
| Werkende golflengte | NM | 1064 | |||
| Bandbreedte | NM | ±5 | ±10 | ±20 | ±30 |
| Isolatie | dB | ≥25 | ≥23 | ≥20 | ≥20 |
| Toevoeging Loss@Band, 23℃ | dB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | dB | ≤0.2 | |||
| Terugkeerverlies | dB | ≥ 50 | |||
| Dwarsbespreking | dB | ≥ 45 | |||
| PDL | dB | ≤ 0,1 | |||
| Maximum Optische Macht | mw | ≤ 300 | |||
| Vezeltype | / | Hi1060 | |||
| Verrichtingstemperatuur | 0C | 0~50 | |||
| Opslagtemperatuur | 0C | -40~85 | |||
| Pakketdimensie | mm | 34x8.4x8.4 (P1) | |||
Nota:
2. De specificaties zijn zonder voorafgaande kennisgeving voor wijzigingen vatbaar.
Optische Vezel Circulatieafmeting (mm)
De Informatie van optische Vezelcirculatorordering (Voorbeeld: Cir-12210)
| CIR- | □ | □ | □ | □ | □ |
| Golflengte | Bandbreedte | Vezeltype | Vezellengte | Schakelaartype | |
|
1.1064nm 2.Others
|
1.±5nm 2.±10nm 3.±20nm 4.±30nm |
1.250μm vezel 2.900μm vezel 3. Anderen |
1.0.5 +/- 0,1 m 2. 1.0 +/- 0,1 m 3. Anderen |
0.No schakelaar 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. Anderen |
