Productdetails:
|
| Naam van het product: | 1550nm vezelverspreiders, of de Optische Vezel Circulatie enige wijze van 1310 NM | Type connector: | De Schakelaars van FC PC/APC |
|---|---|---|---|
| Wijzetype: | SM | PDL: | ≤0.2dB |
| verlies terug: | ≥ 50dB | Dwarsbespreking: | ≥ 45dB |
| Type vezel: | Hi1060 | Haven num: | 3 havens |
| Golflengtewaaier: | 1280 - 1340 NM of 1280 - 1400 NM | Pakketdimensie: | 34x8.4x8.4 (P1) mm |
| Hoog licht: | de enige splitser van de wijzevezel,fiber optic kabelsplitter |
||

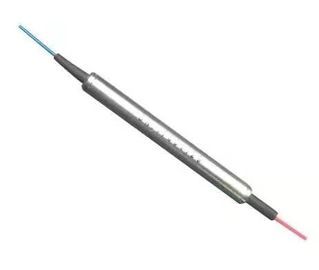

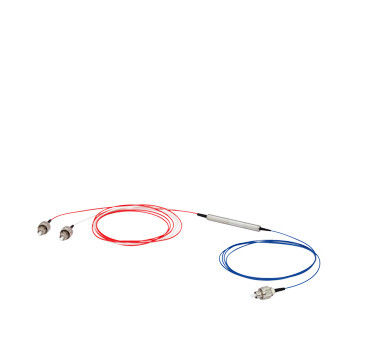

Naam van het optische Vezel de Circulatieproduct
1550nm vezelverspreiders, of de Optische Vezel Circulatie enige wijze van 1310 NM
Optische Vezel Circulatiebeschrijving
Wat Optische Vezelverspreider is
De functie van een optische Vezelverspreider is gelijkaardig aan dat van een microgolfverspreider.
Het is drie of meer havens multiport apparaat. Lightwave wordt overgebracht van één haven aan de volgende opeenvolgende haven met een minimumverlies maar van één haven aan de vorige haven geblokkeerd.
De optische verspreiders werden eerst gebruikt in telecommunicatiesystemen. Nochtans, met de klaar beschikbaarheid van goedkope en krachtige verspreiders, worden zij ook gebruikt op het ontdekken en weergavegebieden.
Een optische verspreider is een drie-haven apparaat dat licht om in slechts één richting toestaat te reizen.
Een signaal die Haven 1 ingaan zal Haven 2 met minimaal verlies weggaan, terwijl een signaal die Haven 2 ingaan Haven 3 met minimaal verlies zal weggaan. Lichte binnengaande haven 2 ervaart een hoop van verlies bij haven 1, en het licht die haven 3 ingaan ervaart een hoop van verlies bij havens 2 en 1.
De optische verspreiders zijn non-reciprocal apparaten. Dit betekent dat om het even welke die veranderingen in de eigenschappen van het licht door door het apparaat wordt veroorzaakt over te gaan niet door in de tegenovergestelde richting te reizen worden omgekeerd.
Optische Vezel Circulatieeigenschappen
Hoge isolatie & Hoog Terugkeerverlies
Lage toevoegingsverlies & PDL
Optische Weg Epoxy Vrij
Optische Vezel Circulatietoepassingen
Optische Vezel Circulatiespecificaties
| Punt | Eenheid | Parameters | |||
| Werkende golflengte | NM | 1064 | |||
| Bandbreedte | NM | ±5 | ±10 | ±20 | ±30 |
| Isolatie | dB | ≥25 | ≥23 | ≥20 | ≥20 |
| Toevoeging Loss@Band, 23℃ | dB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | dB | ≤0.2 | |||
| Terugkeerverlies | dB | ≥ 50 | |||
| Dwarsbespreking | dB | ≥ 45 | |||
| PDL | dB | ≤ 0,1 | |||
| Maximum Optische Macht | mw | ≤ 300 | |||
| Vezeltype | / | Hi1060 | |||
| Verrichtingstemperatuur | 0C | 0~50 | |||
| Opslagtemperatuur | 0C | -40~85 | |||
| Pakketdimensie | mm | 34x8.4x8.4 (P1) | |||
Nota:
2. De specificaties zijn zonder voorafgaande kennisgeving voor wijzigingen vatbaar.
Optische Vezel Circulatieafmeting (mm)
De Informatie van optische Vezelcirculatorordering (Voorbeeld: Cir-12210)
| CIR- | □ | □ | □ | □ | □ |
| Golflengte | Bandbreedte | Vezeltype | Vezellengte | Schakelaartype | |
|
1.1064nm |
1.±5nm |
1.250μm vezel |
1.0.5 +/- 0,1 m |
0.No schakelaar |
