Productdetails:
|
wijzetype: | enige wijze | Toevoegingsverlies: | ≤ 2,5 dB |
---|---|---|---|
Schakelaartype: | SC/UPC | Nuber van Kanalen: | kanaal 8 |
Golflengte: | 1470-1610nm | Passband rimpeling: | ≤0.30dB |
Terugkeerverlies: | ≥45dB | Derectivity: | ≥50dB |
Vezeltype: | Corning smf-28 ultra | ||
Hoog licht: | wdm in optische vezel,de muur zet de doos van de vezelbeëindiging op |

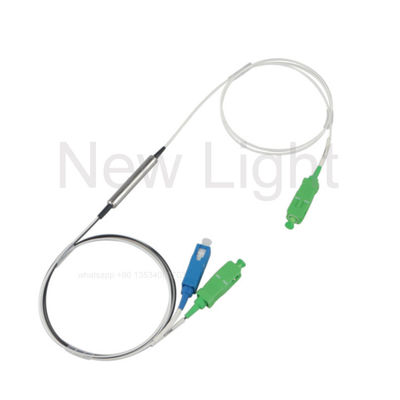

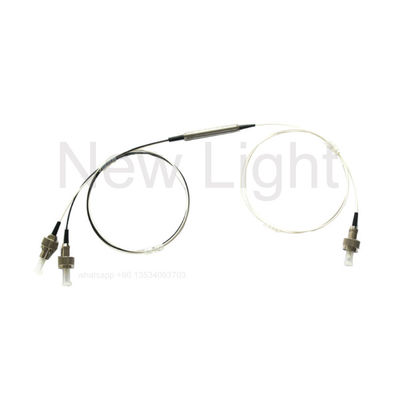

Vezel Optische Filter 3 Havens100g 200G 1X2 DWDM Apparaat voor WDM systemen
Beschrijving
DWDM-ITU de Componenten zijn het resultaat van jaren telecommunicatieervaringen in thin-film filter
technologie. De individuele componenten zijn beschikbaar bij ITU kanaal het uit elkaar plaatsen van 200 GHz.
Deze apparaten overschrijden de vereisten van Telcordia gr.-1221. Zij tonen laag toevoegingsverlies aan
en temperatuurongevoeligheid, en betrouwbare prestaties in de toepassingen van het verscheidenhedensysteem.
Eigenschappen
Laag toevoegingsverlies
Hoge kanaalisolatie
Laag polarisatie afhankelijk verlies
Uitzonderlijke betrouwbaarheid en stabiliteit
Toepassingen
Toegangsnetwerken
Metro WDM systemen
WDM systemen op lange afstand
Ondernemingsnetwerken
Specificaties
Punt | Eenheid | Parameters |
Kanaal het uit elkaar plaatsen | GHz | 200 |
Golflengtewaaier | C- of L-band ITU kanalen 186,6 tot 196,1 THz | |
Passband | GHz | ≥+/- 33 |
Transmissiepassband rimpeling | dB | ≤0.3 |
Het verlies van de transmissietoevoeging | dB | ≤1.0 |
Bezinningspassband rimpeling | dB | ≤0.2 |
Het verlies van de bezinningstoevoeging | dB | ≤0.4 |
Transmissieisolatie (adj kanaal) | dB | ≥30 |
Transmissieisolatie (kanaal niet-adj) | dB | ≥50 |
Bezinningsisolatie | dB | ≥13 |
Polarisatie afhankelijk verlies | dB | ≤0.2 |
De verspreiding van de polarisatiewijze | ps | ≤0.2 |
Gerichtheid | dB | ≥50 |
Terugkeerverlies | dB | ≥45 |
Optische macht behandeling | mw | ≥500 |
Treklading | N | ≥5 |
Werkende temperatuurwaaier | -5 tot 70 | |
De waaier van de opslagtemperatuur | -40 tot +85 0C | |
Vezeltype | SMF-28e | |
Pakketdimensie | mm | 5.5 x 34mm |
Nota: Alle specificaties zijn gebaseerd over, en gewaarborgd op de apparaten zonder schakelaars
golflengte, polarisatie en temperatuur.
Afmetingen het trekken (mm)
Spectraal perceel (dB)
Het opdracht geven van tot informatie
Product | Kanaalfrequentie | Buis | Vezellengte | Schakelaar |
200G | ITU Net | 1=250um vezel | 1=0.5+/-0.1m | 0=No schakelaar |
DWDM-Filter | In c-Band | 2=900um vezel | 2=1.0+/-0.1m | 1=FC/UPC |
3=Others | 3=others | 2=FC/APC | ||
3=SC/UPC | ||||
4=SC/APC | ||||
5=LC |
