Productdetails:
|
| wijzetype: | enige wijze | Toevoegingsverlies: | ≤ 2,5 dB |
|---|---|---|---|
| Schakelaartype: | SC/UPC | Nuber van Kanalen: | kanaal 8 |
| Golflengte: | 1470-1610nm | Passband rimpeling: | ≤0.30dB |
| Terugkeerverlies: | ≥45dB | Derectivity: | ≥50dB |
| Vezeltype: | Corning smf-28 ultra | ||
| Hoog licht: | wdm in optische vezel,de muur zet de doos van de vezelbeëindiging op |
||

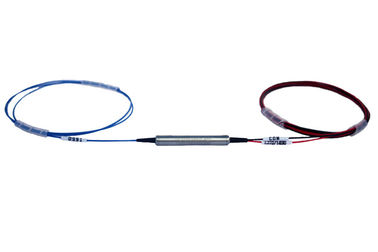

1550nm Pass/980nm wijzen de Filterwdm van FWDM 980/1550nm op optische vezelsplitser
Beschrijving

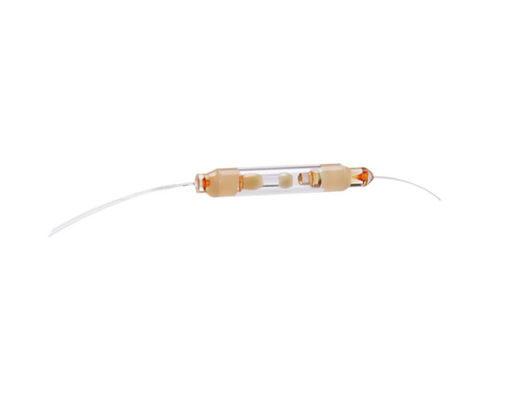

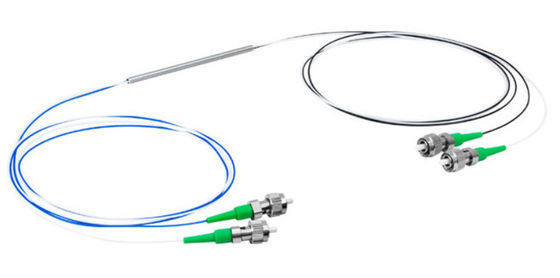

De 1310/1550nm-de Afdelingsmultiplextelegraaf van de Filtergolflengte is gebaseerd op ecologisch stabiele thin-film filtertechnologie. De apparaten combineren of scheiden licht bij verschillende golflengte in een brede golflengtewaaier. Zij bieden zeer laag toevoegingsverlies, lage polarisatieafhankelijkheid, hoge isolatie en uitstekende milieustabiliteit aan. Kan het hoge machts behandelende vermogen door unieke vlechtverwerking worden bereikt en hoog - de deklaag van kwaliteitsar. Deze componenten zijn uitgebreid gebruikt in EDFAs, Raman-versterkers, WDM netwerken en vezel optische instrumenten.
WDM is gebaseerd op bewezen thin-film foltertechnologie. Dit WDM wordt wijd gebruikt in vezel optische communicatiesysteem en EDFA waar de vlakke en brede werkende banden nodig zijn.
2.Features:
Brede Werkende Band
Hoge Kanaalisolatie
Laag Toevoegingsverlies
Hoge Betrouwbaarheid en Stabiliteit
3.Applications:
EDFA
FTTH
CATV-Systeem
WDM Systeem
Toepassingen
Toegangsnetwerken
Metro WDM systemen
WDM systemen op lange afstand
Ondernemingsnetwerken
Specificaties
| Punt | Eenheid | Parameters |
| Kanaal het uit elkaar plaatsen | GHz | 200 |
| Golflengtewaaier | C- of L-band ITU kanalen 186,6 tot 196,1 THz | |
| Passband | GHz | ≥+/- 33 |
| Transmissiepassband rimpeling | dB | ≤0.3 |
| Het verlies van de transmissietoevoeging | dB | ≤1.0 |
| Bezinningspassband rimpeling | dB | ≤0.2 |
| Het verlies van de bezinningstoevoeging | dB | ≤0.4 |
| Transmissieisolatie (adj kanaal) | dB | ≥30 |
| Transmissieisolatie (kanaal niet-adj) | dB | ≥50 |
| Bezinningsisolatie | dB | ≥13 |
| Polarisatie afhankelijk verlies | dB | ≤0.2 |
| De verspreiding van de polarisatiewijze | ps | ≤0.2 |
| Gerichtheid | dB | ≥50 |
| Terugkeerverlies | dB | ≥45 |
| Optische macht behandeling | mw | ≥500 |
| Treklading | N | ≥5 |
| Werkende temperatuurwaaier | -5 tot 70 | |
| De waaier van de opslagtemperatuur | -40 tot +85 0C | |
| Vezeltype | SMF-28e | |
| Pakketdimensie | mm | 5.5 x 34mm |
Nota: Alle specificaties zijn gebaseerd over, en gewaarborgd op de apparaten zonder schakelaars
golflengte, polarisatie en temperatuur.
Afmetingen het trekken (mm)
Spectraal perceel (dB)
Het opdracht geven van tot informatie
| Product | Kanaalfrequentie | Buis | Vezellengte | Schakelaar |
| 200G | ITU Net | 1=250um vezel | 1=0.5+/-0.1m | 0=No schakelaar |
| DWDM-Filter | In c-Band | 2=900um vezel | 2=1.0+/-0.1m | 1=FC/UPC |
| 3=Others | 3=others | 2=FC/APC | ||
| 3=SC/UPC | ||||
| 4=SC/APC | ||||
| 5=LC |
