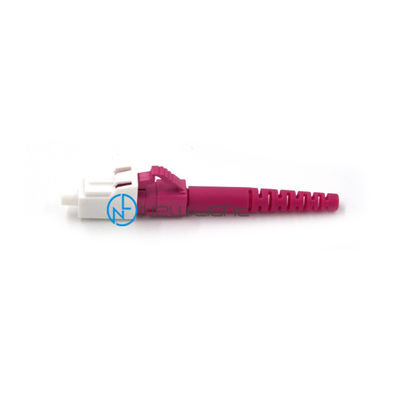

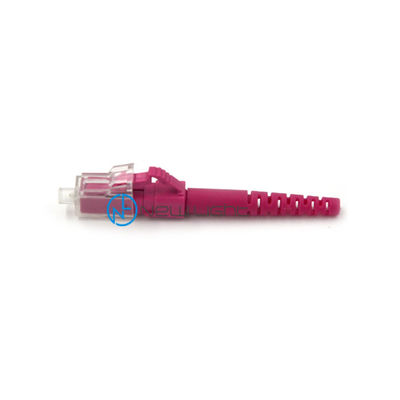

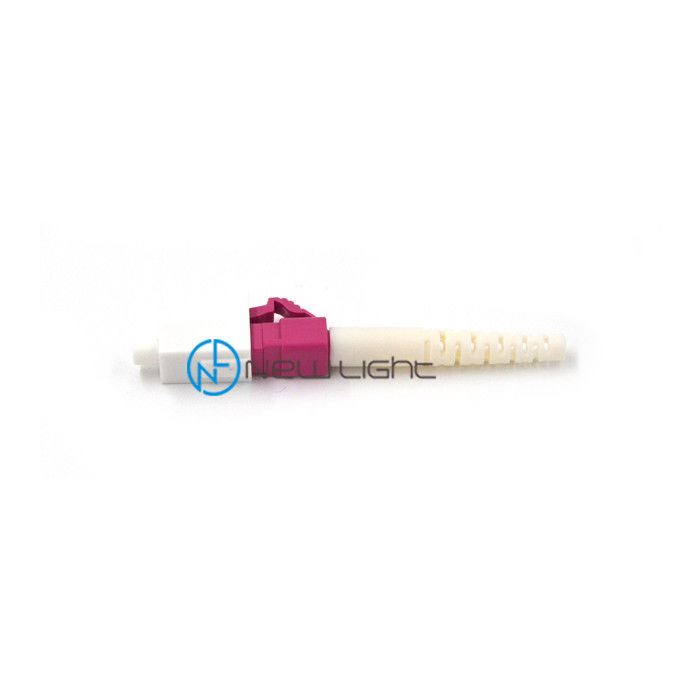

Multimode de Vezelschakelaar van LC SX 2.0mm 3.0mm LC

De simplex/duplex multimode schakelaar van de lcvezel van LC SX 0.9mm 2.0mm 3.0mm

Beschouwd als door sommigen om de moderne vervanging van de Sc-schakelaar; zijn inleiding was minder succesvol, voor een deel toe te schrijven aan aanvankelijk hoge licentierechten van uitvinder Lucent Corporation. Ook gebruikt een balansschakelaar, LC een klink in tegenstelling tot het Sc-sluitenlusje en met een kleinere metalen kap is het gekend als kleine schakelaar van de vormfactor. Het hebben van de helft van de voetafdruk van de Sc-schakelaar geeft het reusachtige populariteit in datacoms en andere high-density flardtoepassingen, als zijn combinatie van kleine grootte en klinkeigenschap maken tot het ideaal voor dicht bevolkte rekken/panelen. Met de introductie van de compatibele zendontvangers van LC en actieve voorzien van een netwerkcomponenten, zal zijn regelmatige groei in de FTTH-arena waarschijnlijk verdergaan.

Normennaleving

. Telcordia (vroeger Bellcore) gr.-326-KERN Generische eisen ten aanzien van Enige wijze
optische schakelaars en Verbindingsdraadassemblage.
. De Generische specificatie van CEI 874-1 voor vezel optische schakelaars en kabels
. ANSI/TIA-568-C.3, ISO/IEC 11801 2DE ED., CENELEC EN 50173, UL94V-0
. Kabel vuurvast tarief: OFNR of norm iec60332-3

Eigenschappen

. 100% op optische prestaties wordt getest (Toevoegingsverlies dat
Klant gespecificeerd lengte & Terugkeerverlies)
. De standaardkleur is Geel, Oranje, Aqua of Purple,
andere op verzoek beschikbare kleuren
. Kabel buitenjasje beschikbaar in pvc, Lage Rook Nul Halogeen (LSZH)
. PC, UPC, APC beschikbaar schakelaarstype
. Hoge concentriciteit 2.5mm ceramische metalen kap voor FC, ST, Sc
en 1.25mm ceramische metalen kap voor LC en MU
. Beschikbaar in G652D, G657A, OM1, OM2, OM3 en OM4
. Positiea/position B noteringen
. Beschikbaar in 0.9mm, 1.6mm, 2.0mm, 3.0mm grootte

TOEPASSINGEN

· CATV
· Actieve apparatenbeëindiging
· Telecommunicatienetwerken
· Metro
· Locale area networken (LANs)
· Gegevens - verwerkingsnetwerken
· Testmateriaal
· Nauwkeurige installaties
· Breed Gebiedsnetwerken (WANs)
· Industrieel, medisch & militair

EIGENSCHAP

· Laag toevoegingsverlies en achterbezinning
· Bouw en trekkracht-bewijs ontwerp uit één stuk
· Vrij-drijft pre-radiuses-pre ceramische metalen kap
· Precisieanti-rotation zeer belangrijk en Corrosiebestendig lichaam
· Verscheidenheid van laarstypes en kleuren

APC de Schakelaar is een type van vezelschakelaar dat backreflection toe te schrijven aan een 5° aan hoek-poetsmiddel 15° minimaliseert wordt toegepast om gezichten te beëindigen dat. Als geïllustreerd in het volgende beeld.

De hoek-opgepoetste schakelaars zouden slechts aan andere hoek-opgepoetste schakelaars moeten worden gekoppeld. Het koppelen aan een niet-hoek poetste hoog de toevoegingsverlies op van schakelaaroorzaken zeer. Hebben de over het algemeen hoek-opgepoetste schakelaars hoger toevoegingsverlies dan degenen van het goede kwaliteits rechte fysieke contact.
„Ultra“ de kwaliteitsschakelaars kunnen vergelijkbare achterbezinning aan een hoekige schakelaar wanneer verbonden, maar een hoekige verbinding bereiken handhaaft lage achterbezinning zelfs wanneer het outputeind van de vezel wordt losgemaakt.

De angled-opgepoetste verbindingen worden onderscheiden zichtbaar door het gebruik van een groene laars van de spanningshulp, of een groen schakelaarlichaam. De delen worden typisch geïdentificeerd door „/APC“ aan de naam toe te voegen.
Bijvoorbeeld, kan een hoekige FC-schakelaar FC/APC worden aangewezen, kan een hoekige LC-schakelaar LC/APC, enz. worden aangewezen.

De waarde van terugkeerverlies voor zal gekoppelde APC schakelaars op het gebied typisch groter dan -65 dB zijn. Voor een UPC verbinding, is het normaal -55 dB.
Wanneer de schakelaars unmated-zulke als ongebruikte havens in een FTTP-distributie zijn is het kader-terugkeerverlies voor APC schakelaars -65 dB of groter, vergeleken bij UPC schakelaars die in de buurt van 14 dB zullen zijn.

Eigenschappen:

►Leeft CEI 61754-20 en TIA 604-2 na

►Laag toevoegingsverlies en achterbezinning

►Bajonet gevormde huisvesting voor gemakkelijke beëindiging

►Vernikkeld messingslichaam

►Eindigt de zirconiumdioxyde ceramische metalen kap met hoge eindpc

►RoHS, BEREIK volgzame SvHC

Toepassingen:

►Locale area networken

►Gegevens - verwerkingsnetwerken

►Distributietoepassing

►Gebouwdistributie

►De test en het laboratorium equipmen

Handigheid

Parameter

meer schakelaar voor verwijzing

Hoe te opdracht te geven tot

1. Schakelaartype: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. Wijzetype: enige wijze (UPC en APC)/multiwijze (PC)
3. Kabeldiameter: 0,9/2,0/3,0 mm (kan aanpaste andere diameter)
4. Deklaagmateriaal: PVC/LSZH
5. vezeltelling: eenvoudig/duplex/etc. boort kern 4/6core/8 /12-kern/de kern kern uit/96 van 24core/48
6. Kabeltype: G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7. De lengte van het flardkoord: volgens uw vereiste
8.MPO/MTP de schakelaar zou ons moeten laten weten welke methode (het type/het B het type van /C van A), mannetje of wijfje, vezeltelling (4/8/12/16/24/32 vezel)
