Productdetails:
|

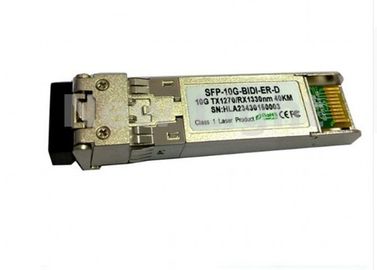

naam: | De zendontvanger van SFP BIDI | Afstand: | 40 km |
---|---|---|---|
-modus: | enige wijze | Het Tarief van de gegevensoverdracht: | 10 G |
golflengte: | 1270/1330nm | Type connector: | LC |
Hoog licht: | De Zendontvanger van Gigabitethernet,de enige zendontvanger van de wijzevezel |
ABSOLUTE MAXIMUMclassificaties
Parameter | Symbool | Min. | Max. | Eenheid | Nota |
Leveringsvoltage | Vcc | -0.5 | 4.0 | V | |
Opslagtemperatuur | -40 | 85 | °C | ||
Relatieve Vochtigheid | 85 | % |
Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de module veroorzaken
Eigenschap:
*Supports 9.95Gb/s aan 10.3Gb/s-datasnelheden
*Simplex LC-Schakelaar Tweerichtingssfp+ Optische Zendontvanger
*Digital Kenmerkende Volgzame sff-8472
*Hot pluggable
De Laserzender van *1:1270nm DFB, 1330nm-ontvanger
de Laserzender van 2:1330nm DFB, 1270nm-ontvanger
* Tot 40km op 9/125um SMF
* SFP+ Volgzaam MSA sff-8431
* Werkende gevaltemperatuur: 0 tot 70 °C
Toepassingen:
* 10gbase-ER bij 10.3125Gbps
* 10gbase-EW bij 9.953Gbps
* Andere optische verbindingen
GERERAL WERKENDE KENMERKEN
Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota | |
Datasnelheid | Ethernet | 10.3125 | Gb/s | ||||
Vezelkanaal | 10,518 | ||||||
Leveringsvoltage | Vcc | 3.13 | 3.3 | 3.47 | V | ||
Vcc | V | ||||||
Leveringsstroom | Icc5 | mA | |||||
Icc3 | 400 | mA | |||||
Werkende Gevaltemperaturen. | Tc | 0 | 70 | °C |
ELEKTRO INPUT-OUTPUT KENMERKEN
l Zender
Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota | |
Diff. de schommeling van het inputvoltage | 120 | 820 | mVpp | 1 | |||
Tx maakt input onbruikbaar | H | VIH | 2.0 | Vcc+0.3 | V | ||
L | VIL | 0 | 0,8 | ||||
De output van de Txfout | H | VOH | 2.0 | Vcc+0.3 | V | 2 | |
L | Volume | 0 | 0,8 | ||||
Input Diff. Impedantie | Zin | 100 | Ω |
l Ontvanger
Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota | |
Diff. de schommeling van het outputvoltage | 340 | 650 | 800 | mVpp | 3 | ||
Rxlos Output | H | VOH | 2.0 | Vcc+0.3 | V | 2 | |
L | Volume | 0 | 0,8 |
Nota 1) TD+ /are intern AC aan differentiële beëindiging 100Ω binnen de module wordt gekoppeld die.
Nota 2) De Txfout en Rx LOS zijn open collectoroutput, die met 4.7k aan weerstanden 10kΩ op de gastheerraad zou moeten worden uitgetrokken. Trek voltage tussen 2.0V en Vcc+0.3V uit.
Nota 3) RD+/- de output is intern gekoppeld AC, en zou met 100Ω (verschil) bij de gebruiker SERDES moeten worden geëindigd.
OPTISCHE KENMERKEN
l Zender
Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota |
Werkende Golflengte | 1260 | 1270 | 1280 | NM | ||
1320 | 1330 | 1340 | ||||
Ave. (Toegelaten) outputmacht | Po | 0 | 4 | dBm | 1 | |
Uitstervenverhouding | ER | 5 | dB | 1 | ||
RMS spectrale breedte | Δλ | 1 | NM | |||
Stijgings/Daling tijd (20%~80%) | Tr/Tf | 50 | ps | 2 | ||
Optische modulatieomvang | OMA | -6.2 | dBm | |||
Verspreidingssanctie | 1 | dB | ||||
Output Optisch Oog | Volgzaam met IEEE 0802.3ae |
l Ontvanger
Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota |
Werkende Golflengte | 1320 | 1330 | 1340 | NM | ||
1260 | 1270 | 1280 | ||||
Gevoeligheid | Psen | -15 | dBm | 3 | ||
Min. overbelastings | Pimax | 0,5 | dBm | |||
LOS beweert | Pa | -30 | dBm | |||
LOS DE-beweert | Pd | -16 | dBm | |||
LOS Hysterese | Pd-pa | 0,5 | 4 | dB |
Nota 1) Gemeten bij 10.3125b/s met31 – 1 NRZ de testpatroon van PRBS 2.
Nota 2) 20%~80%
Nota 3) Onder ER in het slechtste geval, gemeten bij 10,3125 Gb/s met31 - 1 NRZ de testpatroon van PRBS 2 voor BER < 1x10="">-12
SPELDdefinities EN FUNCTIES
Speld | Symbool | Naam/Beschrijving |
1 | VEET [1] |
Zendergrond
|
2 | Tx_FAULT [2] |
Zenderfout
|
3 | Tx_DIS [3] |
De zender maakt onbruikbaar. Gehandicapt op hoogte of open laseroutput
|
4 | SDA [2] | lijn de met 2 draden van Periodieke Interfacegegevens |
5 | SCL [2] |
lijn de met 2 draden van de Periodieke Interfaceklok
|
6 | MOD_ABS [4] |
Afwezige module. Aan de grond gezet binnen de module
|
7 | RS0 [5] | Het tarief selecteert 0 |
8 | RX_LOS [2] | Verlies van Signaalaanwijzing. Logica 0 wijst op normale bedrijfsvoering |
9 | RS1 [5] |
Het tarief selecteert 1
|
10 | VERANDER van richting [1] |
Ontvangersgrond
|
11 | VERANDER van richting [1] |
Ontvangersgrond
|
12 | RD- |
Ontvanger Omgekeerde GEGEVENS uit. Gekoppeld AC
|
13 | RD+ |
Ontvangersgegevens uit. Gekoppeld AC
|
14 | VERANDER van richting [1] |
Ontvangersgrond
|
15 | VCCR |
Ontvangersvoeding
|
16 | VCCT |
Zendervoeding
|
17 | VEET [1] |
Zendergrond
|
18 | TD+ |
Zendergegevens binnen. Gekoppeld AC
|
19 | TD- |
Zender Omgekeerde GEGEVENS binnen. Gekoppeld AC
|
20 | VEET [1] |
Zendergrond
|
