Productdetails:
|
| kleur: | groene | naam: | MPO-Flardkoord |
|---|---|---|---|
| Connector: | Mpo-MPO | Lengte: | 0.5Meter |
| -modus: | Multimode | OEM: | Beschikbaar |
| Hoog licht: | MPO aan MPO Kabel,MPO-fanout kabel |
||

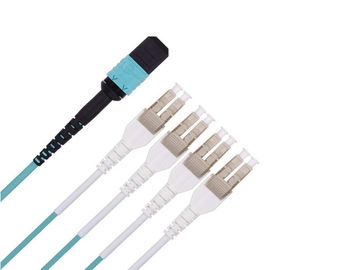

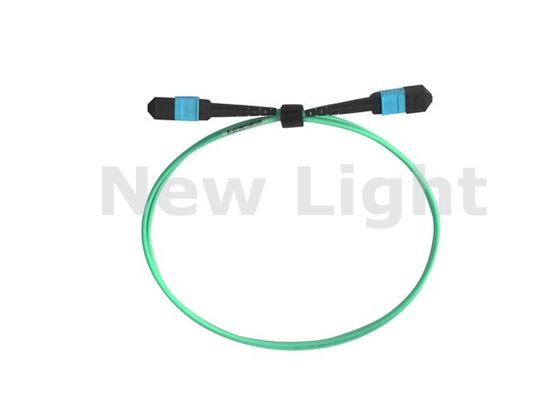

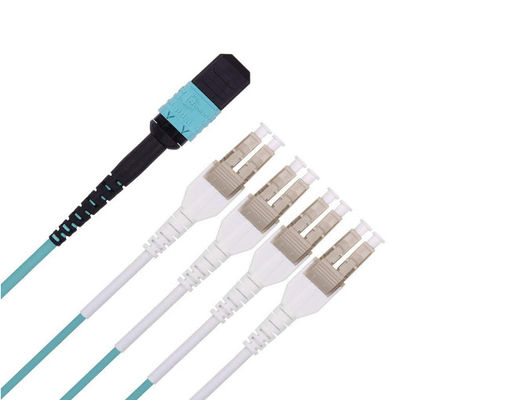

12 het koord van het de Kabelassemblies/mpo/mtp flard van de kernenmpo/mtp Boomstam, OM2/OM3/OM4-kabel
Beschrijving:
Vezel optische schakelaar: LC, ST, FC, SC, MTRJ, DIN, D4, E2000, MPO
Het type van metalen kapinterface: APC, PC, UPC
Vezelkernen: Simplex, duplex
Vezeltype; multimode (50/125)/(62.5/125), Singlemode (9/125)
Vezeldiameter (mm): Φ 0,9, φ 2,0, Φ 3,0
Kabellengte; pas aan
Het gezicht van het schakelaarbeëindigen: MPO-de meetkundevereisten van het eindgezicht: En50377-15-1
Het oppoetsen Kwaliteit:: Opgepoetste Beëindigen-gezicht kwaliteit: Iec61300-3-35
Onze MPO-flardkabels worden ontworpen voor datacentrumoplossingen ondersteunend de topologieën zoals 10
Gigabit Ethernet, Vezelkanaal of Infiniband - zoals die in datacentrumnormen en50173-5 wordt gespecificeerd en
ISO/IEC 24764.

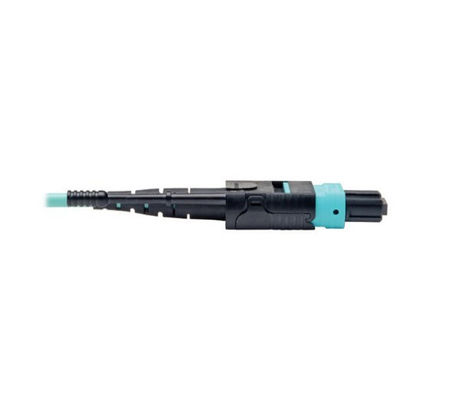

MPO-Detail:
MPO-de flardkabels worden gebruikt om de interconnecties tussen de MPO-cassettes of de verbindingen aan actief materiaal te maken met MPO/MTP-interface.
In gevallen waarbij een MPO-flardkoord (door een MPO-koppeling) met een andere MPO-flardkabel wordt verbonden, moet één van de twee MPO-schakelaars mannelijk zijn (uitgerust met spelden).
MPO-de flardkabels zijn beschikbaar in 3 verschillende configuraties van de draadkaart: Recht, Totaal Weggeknipte Weggeknipt of Paar
MPO-de flardkabels zijn beschikbaar in multi-mode en single-mode vezelkabel.
Toepassingen
Prestaties van Assemblage MTP/MPO-Beëindiging:
| Type/Prestaties | Singlemode (APC poetsmiddel) | Multimode (PC/vlak Pools) | ||
| Norm | Elite Met beperkte verliezen | Norm | Elite Met beperkte verliezen | |
| Maximumtoevoegingsverlies | ≤ 0.75dB | ≤ 0.35dB | ≤ 0.60dB | ≤ 0.35dB |
| Terugkeerverlies | ≥ 50dB | N/A | ||
| Werkende Temperatuur | -40°C aan 80°C | 40°C aan 80°C | ||
| Testgolflengte | 1310nm |
850nm |
||
MTP-de Norm van producten:
Ø voldoet CEI-aan Norm CEI-61754-7; JIS C5982; TIA-604-5 (FOCIS5); Volgzame Telcordia gr.-1435-KERN
Ø gestructureerde aanleg van kabelnetten per tia-568-c
Ø parallelle Optica
- Optisch Onderlinge verbindings van netwerkenforum Volgzaam (OIF)
- Volgzame InfiniBand
Ø InfiniBand
- 10G Volgzaam vezelkanaal
- 40G en 100G-IEEE 802,3
- QSFP
| Schakelaartype | Testende punten | Min | Maximum |
| MTP-PC | ROC_X (abs) (mm) | 500 | |
| ROC_Y (abs) (mm) | 50 | ||
| Angle_X (gr.) | -0.2 | 0,2 | |
| Angle_Y (gr.) | -0.2 | 0,2 | |
| Max.DH.All Vezel (NM) | -600 | 600 | |
| Max.DH.Ave (NM) | -300 | 300 | |
| Max.DH.Adj (NM) | -300 | 300 | |
| Max. Kernonderdompeling (NM) | -300 | 300 | |
| Vezelhoogte (NM) | -300 | 300 | |
| ROC_X (abs) (mm) | 1000 | 3000 | |
| MTP-APC | ROC_X (abs) (mm) | 500 | |
| ROC_Y (abs) (mm) | 50 | ||
| Angle_X (gr.) | -0.2 | 0,2 | |
| Angle_Y (gr.) | 7.8 | 8.2 | |
| Max.DH.All Vezel (NM) | -600 | 600 | |
| Max.DH.Ave (NM) | -300 | 300 | |
| Max.DH.Adj (NM) | -300 | 300 | |
| Vezelhoogte (NM) |
