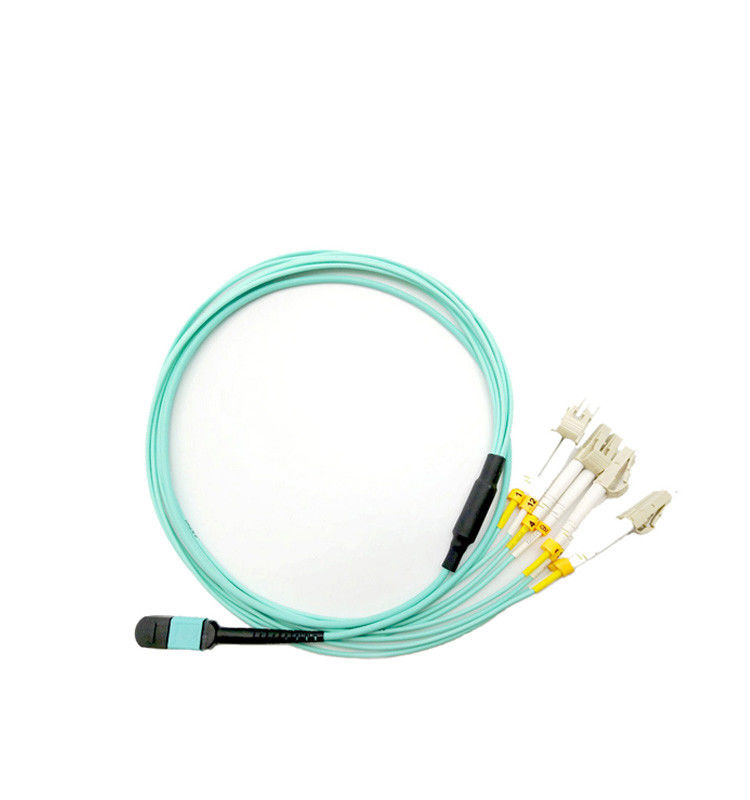

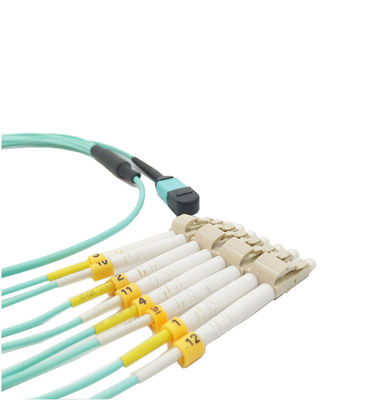

12 de Vezel Optische Mpo van de kernmpo MTP Kabel OM3 aan Lc-Gediplomeerd Ce ISO van het Doorbraakkoord



12 kernom3 Vezel Optische mpo van het het Flardkoord van MPO/MTP-aan de kabel van de lcdoorbraak







Wat is de MPO/MTP-testverzoeken?

a.Endface-verzoek:



400 X	Tekortbeschrijving		Sta hoeveelheid toe
Vezel (9um, 50um, 62.5um)	Witte krassen	≤3um	Beperkt geen
	Vlek	≤2um	5 PCs
	Tekort	/	Toegestaan geen
Bekleding (62.5-125um)	Witte krassen	≤3um	Beperkt geen
		≤5um	1 PCs
	Zwarte krassen	≤3um	2 PCs
	Zwarte vlek	≤2um	Beperkt geen
		≤5um	3 PCs
	Tekort	≤2um	Rond beperkt geen
		≤15um	De totale lengte is minder dan zijlengte 1/4
	Plastic ring	/	Beperkt geen



b.Performance:



MPO/MTP		SM standaardmetalen kap	SM metalen kap met beperkte verliezen	MM. standaardmetalen kap	MM.metalen kap met beperkte verliezen
Het Verlies van IL	Typisch	0.35dB	0.20dB	0.35dB	0.20dB
	Maximum	0.75dB	0.35dB	0.65dB	0.35dB
RL		APC≥50dB		≥ 25dB	≥ 35dB
		PC ≥ 40dB
Herhaalbaarheid		≤0.30dB (Stop meer dan 500 keer)		0.30dB (Stop meer dan 1000 keer)
Uitwisselbaarheid		≤0.30dB (met één van beiden een aanpassingsschakelaar)
Treksterkte		≤0.30dB (Maximumspanning 66N)
Schok		≤0.30dB (10~55Hz)
Temperatuurwaaier		-40°C ~ +75°C

c.Interference indicatoren:



MPO/MTP schakelaar	Afmetings 3D Test
Straal van Kromming	X ≥2000mm, Y ≥50mm
Vezelhoogte	1000~4000 NM
Endfacehoek	X ±0.3°, Y ±0.3°
Kernonderdompeling	±300nm

d.Length tolerantie:



Lengte (M)	Tolerantie
≤10	+ 10CM
10	+ 15CM
>30	+ 10%



Iec61754-7 & volgzame gr.-1435-KERN.

Het modulaire ontwerp, stop-sluit structuur, gemakkelijk voor test, installeert, verwijdert en past aan. Gewoonlijk, kunnen enige MTP/MPO-de schakelaars typisch 12 aanpassen of meer vezel, 1U-hoogte bedradingsruimte kan tot 96 LC optische interface, Sectie aanpassen. Van het besparingskabinet en rek de ruimte, gemakkelijke Soorten van het kabelbeheer vezel, beschikbare kabel, om aan verschillende klantenbehoeften te voldoen.

Kan keus van mannetje, wijfje. Bereik het nauwkeurige die plaatsen met de adapter via speld-Speld het plaatsen functie, hoge stabiliteit wordt aangesloten.
Multi-core metalen kap, de kleine grootte, de hoge snelheid en de hoge capaciteit om aan de behoeften van optische vezelcommunicatiesystemen en hoog rendementhigh-density te voldoen verbinden bedrading onderling. Voor de toekomstige hoogst scalable netwerkinfrastructuur, steunen Ethernet en vereisten 10/100-1Gbps van het Vezelkanaal.







Technische Parameter



Punt	Technische Parameters
Product	12 kernom3 Vezel Optische mpo van het het Flardkoord van MPO/MTP-aan de kabel van de lcdoorbraak
Schakelaar	MPO (F OF M)	MPO (F OF M)
Verrichtingstemperatuur	-40°C ~ +80°C
Opslagtemperatuur	-40°C ~ +85°C
Toevoegingsverlies	SM: ≤ 0.75dB (standaardwaarde), ≤0.35dB (typische waarde); MM.: ≤ 0.50dB (standaardwaarde), ≤0.35dB (typische waarde);
Terugkeerverlies	SM: ≥60dB; MM.: ≥35dB
Het MPO-eindtype	Mannetje: met gidsspeld; Wijfje: zonder gidsspeld
Vezeltelling	8,12&24 MT-vezel
Schakelaartype van het andere eind	MPO-vrouwelijk, MPO-Mannelijk, FC, Sc, ST, MU, LC, E2000
Vezelwijze	SINGLE-MODE (MULTI-MODE G652, G655, G657), (50, 62,5, OM2, OM3, OM4)
Het type van vezelkabel	250um lintvezel, lintkabel, de optische kabel van de Bundelvezel









Het type A van drie polariteitsmethodes, het Type B en het Type C worden gebruikt om de juiste tweerichtingstoewijzing te waarborgen.





Type A Straight-Through MPO Boomstamkabel:
Zeer belangrijk-op om Adapters, 1 x A aan Duplex het Flardkabel van B en 1 x A zeer belangrijk-te verslaan aan een Duplexflardkabel.











Kabel van de typeb de Dwarsmpo Boomstam:
Zeer belangrijk-op aan zeer belangrijk-Omhooggaande Adapters en 2 x A aan een Duplexflardkabel.









De Boomstamkabel van het typec Dwarspaar MPO:
Zeer belangrijk-op om Adapters en 2 x A aan een Duplexflardkabel zeer belangrijk-te verslaan.









Het gebruiken van temperatuur



-40° ~ +80°





Toepassing:



Het testen materiaal
FTTX+LAN
Optische vezel CATV
Optisch communicatiesysteem
Telecommunicatie







Pakcing:



Wij zullen het door OPP zak en kartondoos buiten inpakken. om de goederen te beschermen zijn niet beschadigd wanneer levering.









Levering:



Wij kunnen levering het door de lucht en door overzees. het is volgens uw hoeveelheid en vereisten.







Betaling:



Betalingstermijn: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. 30% storting vooraf. saldo vóór levering wordt betaald die.



Prijstermijn: CIF EXW, FOB-, CFR. HUIS-AAN-HUIS









Meer producten:



Wij hebben optisch flardkoord, vlecht, adapter, demper, distributiedoos, Snelle Assmembly-schakelaar .etc.  Als u meer producten of catalogus nodig hebt, kunt u vrij voelen om ons te contacteren
