Productdetails:
|
Type connector: | MPO/MTP | Materiaal: | LSZH |
---|---|---|---|
Wijzetype: | enige wijze | Kerntype: | kern 24 |
Kabelkleur: | geel | Lengte: | Kan worden aangepast |
certificaat: | Ce, ISO, RoHS | Levertijd: | 2-7 werkdagen na ontvangen storting |
productiecapaciteit: | 500 PCs /dag | betalingstermijn: | T/T, 30%-storting vooraf |
Productennaam: | USCOME 24 kern G657A1 LSZH 3,0 Vezel van de kabel de enige wijze Optisch het Flardkoord van MPO/MTP- | ||
Hoog licht: | de kabel van de mpovezel,MPO aan MPO Kabel |

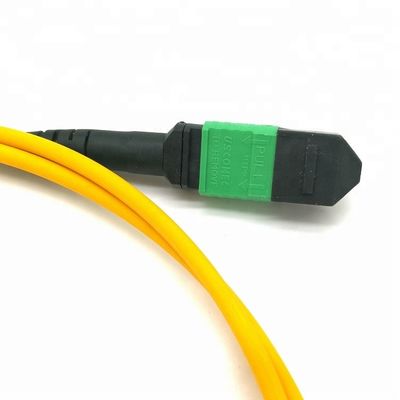

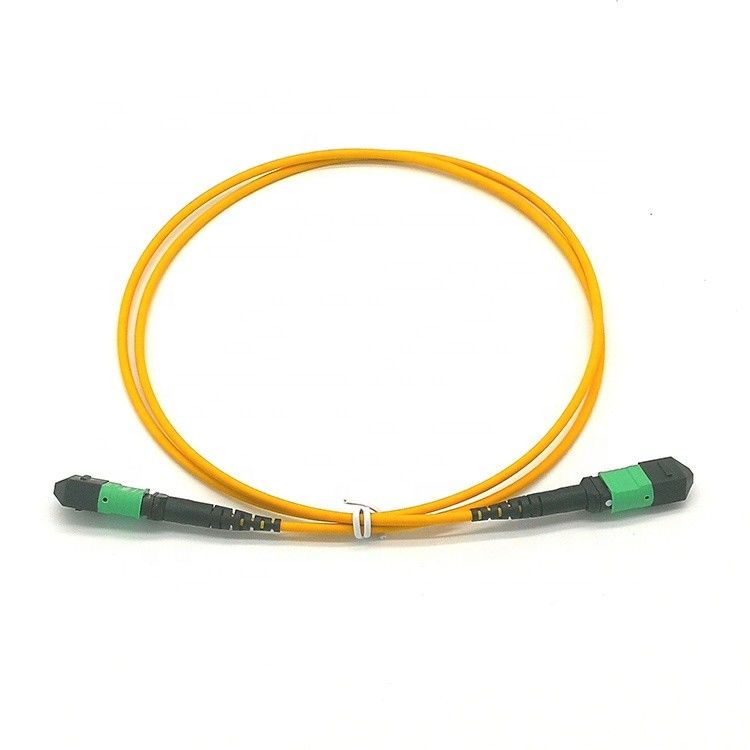

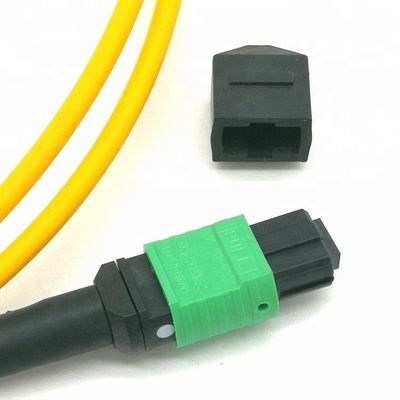

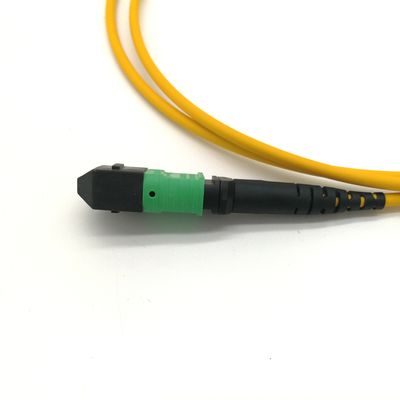

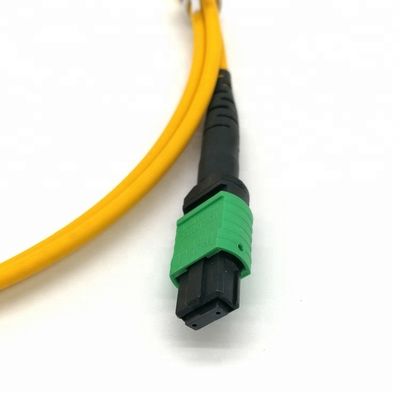

USCOME 24 kern G657A1 LSZH 3,0 Vezel van de kabel de enige wijze Optisch het Flardkoord van MPO/MTP-
De MTP-Boomstamkabel wordt ontworpen de optica directe verbinding en high-density voor van 40G (12 kernen) en van 100G (24 kernen) datacentrumtoepassingen; De originele schakelaars van de V.S. Conec MTP zijn volledig volgzaam met de MPO-normen.
FIBERCAN ontmoet de vezel optische kabel volgzame RoHS en UL, en die alle de kabelsschakelaars van het vezelflard zijn 100% optisch voor toevoegingsverlies wordt getest aardige kwaliteit te verzekeren.
Productnaam: | USCOME 24 kern G657A1 LSZH 3,0 Vezel van de kabel de enige wijze Optisch het Flardkoord van MPO/MTP- |
Model | Mtp/2-3-4/5-6-78 |
1. Een schakelaar | MTP |
2. Een poetsmiddeltype | PC, UPC, APC. |
3. EEN SPELD | F=female |
4. B eindschakelaar | MTP |
5. B poetsmiddeltype | PC, UPC, APC. |
6. EEN SPELD | F=female |
7. Vezeltype | B6A1=G657A1; |
8. Vezeltellingen | 24 kernen |
9.Cable jasje | V=PVC; Z=LSZH |
10. Lengte | 1m |
11 Polarty. | A, B, BESCHIKBAAR C |
Iec61754-7 & volgzame gr.-1435-KERN.
Het modulaire ontwerp, stop-sluit structuur, gemakkelijk voor test, installeert, verwijdert en past aan. Gewoonlijk, kunnen enige MTP/MPO-de schakelaars typisch 12 aanpassen of meer vezel, 1U-hoogte bedradingsruimte kan tot 96 LC optische interface, Sectie aanpassen. Van het besparingskabinet en rek de ruimte, gemakkelijke Soorten van het kabelbeheer vezel, beschikbare kabel, om aan verschillende klantenbehoeften te voldoen.
Kan keus van mannetje, wijfje. Bereik het nauwkeurige die plaatsen met de adapter via speld-Speld het plaatsen functie, hoge stabiliteit wordt aangesloten.
Multi-core metalen kap, de kleine grootte, de hoge snelheid en de hoge capaciteit om aan de behoeften van optische vezelcommunicatiesystemen en hoog rendementhigh-density te voldoen verbinden bedrading onderling. Voor de toekomstige hoogst scalable netwerkinfrastructuur, steunen Ethernet en vereisten 10/100-1Gbps van het Vezelkanaal.
Wat is de MPO/MTP-testverzoeken?
a.Endface-verzoek:
400 X | Tekortbeschrijving | Sta hoeveelheid toe | |
Vezel (9um, 50um, 62.5um) | Witte krassen | ≤3um | Beperkt geen |
Vlek | ≤2um | 5 PCs | |
Tekort | / | Toegestaan geen | |
Bekleding (62.5-125um) |
Witte krassen | ≤3um | Beperkt geen |
≤5um | 1 PCs | ||
Zwarte krassen | ≤3um | 2 PCs | |
Zwarte vlek | ≤2um | Beperkt geen | |
≤5um | 3 PCs | ||
Tekort | ≤2um | Rond beperkt geen | |
≤15um | De totale lengte is minder dan zijlengte 1/4 | ||
Plastic ring | / | Beperkt geen |
b.Performance:
MPO/MTP | SM standaardmetalen kap | SM metalen kap met beperkte verliezen | MM. standaardmetalen kap | MM.metalen kap met beperkte verliezen | |
Het Verlies van IL | Typisch | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
Maximum | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
PC ≥ 40dB | |||||
Herhaalbaarheid | ≤0.30dB (Stop meer dan 500 keer) | 0.30dB (Stop meer dan 1000 keer) | |||
Uitwisselbaarheid | ≤0.30dB (met één van beiden een aanpassingsschakelaar) | ||||
Treksterkte | ≤0.30dB (Maximumspanning 66N) | ||||
Schok | ≤0.30dB (10~55Hz) | ||||
Temperatuurwaaier | -40°C ~ +75°C |
c.Interference indicatoren:
MPO/MTP schakelaar | Afmetings 3D Test |
Straal van Kromming | X ≥2000mm, Y ≥50mm |
Vezelhoogte | 1000~4000 NM |
Endfacehoek | X ±0.3°, Y ±0.3° |
Kernonderdompeling | ±300nm |
d.Length tolerantie:
Lengte (M) | Tolerantie |
≤10 | + 10CM |
10 |
+ 15CM |
>30 | + 10% |
Het type A van drie polariteitsmethodes, het Type B en het Type C worden gebruikt om de juiste tweerichtingstoewijzing te waarborgen.
Type A Straight-Through MPO Boomstamkabel:
Zeer belangrijk-op om Adapters, 1 x A aan Duplex het Flardkabel van B en 1 x A zeer belangrijk-te verslaan aan een Duplexflardkabel.
Kabel van de typeb de Dwarsmpo Boomstam:
Zeer belangrijk-op aan zeer belangrijk-Omhooggaande Adapters en 2 x A aan een Duplexflardkabel.
De Boomstamkabel van het typec Dwarspaar MPO:
Zeer belangrijk-op om Adapters en 2 x A aan een Duplexflardkabel zeer belangrijk-te verslaan.
Het gebruiken van temperatuur
-40° ~ +80°
Toepassing:
Het testen materiaal
FTTX+LAN
Optische vezel CATV
Optisch communicatiesysteem
Telecommunicatie
Pakcing:
Wij zullen het door OPP zak en kartondoos buiten inpakken. om de goederen te beschermen zijn niet beschadigd wanneer levering.
Levering:
Wij kunnen levering het door de lucht en door overzees. het is volgens uw hoeveelheid en vereisten.
Betaling:
Betalingstermijn: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. 30% storting vooraf. saldo vóór levering wordt betaald die.
Prijstermijn: CIF EXW, FOB-, CFR. HUIS-AAN-HUIS
Meer producten:
Wij hebben optisch flardkoord, vlecht, adapter, demper, distributiedoos, Snelle Assmembly-schakelaar .etc. Als u meer producten of catalogus nodig hebt, kunt u vrij voelen om ons te contacteren
