Productdetails:
|
| Type connector: | MPO/MTP - MPO/MTP | Materiaal: | PVC |
|---|---|---|---|
| Wijzetype: | enige wijze | Kerntype: | kern 12 |
| Kabelkleur: | geel | Lengte: | Kan worden aangepast |
| certificaat: | Ce, ISO, RoHS | Levertijd: | 2-7 werkdagen na ontvangen storting |
| productiecapaciteit: | 500 PCs /dag | betalingstermijn: | T/T, 30%-storting vooraf |
| Productennaam: | 12 vezelboomstam MTP/MPO-pvc om kabel enige wijze 9/125 Vezel Optisch Flardkoord | ||
| Hoog licht: | de kabel van de mpovezel,MPO aan MPO Kabel |
||

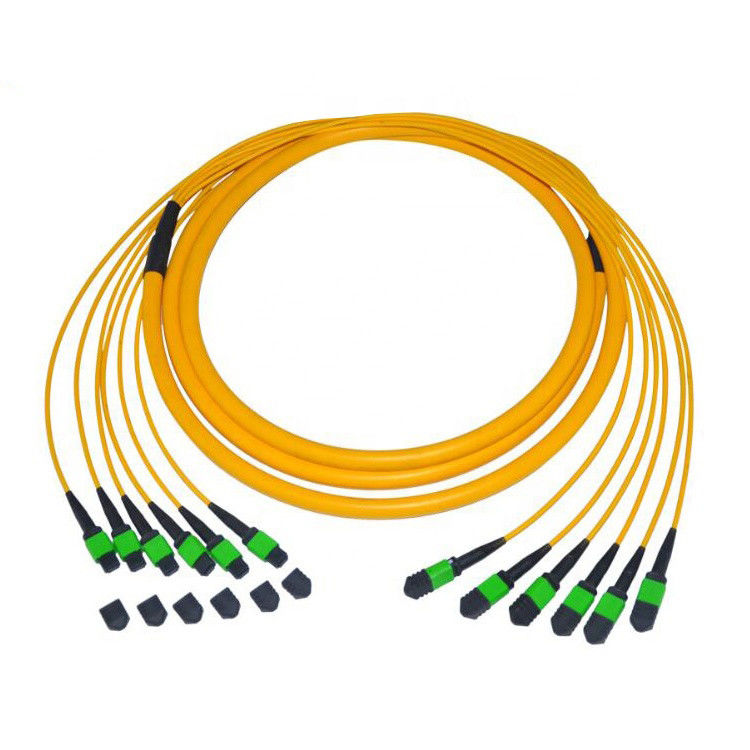

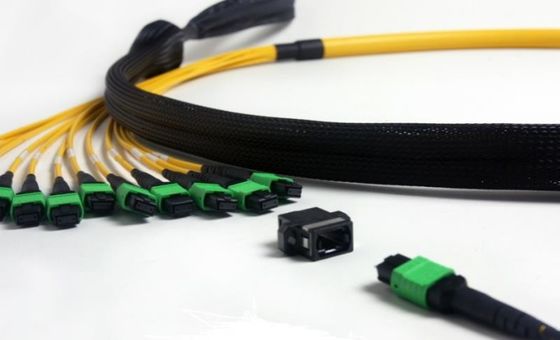

12 vezelboomstam MTP/MPO-pvc om kabel enige wijze 9/125 Vezel Optisch Flardkoord
Schakelaartype: MPO-Mannelijk MPO-wijfje,
Metalen kap Beëindigen-Gezicht: PC, APC
Aantal vezelkernen: 4, 8, 12, 24
Schakelaartype: MPO-vrouwelijk, MPO-Mannelijk, FC, Sc, LC, ST, MTRJ
Metalen kap Beëindigen-Gezicht: PC, UPC, APC
Kerntype: SM, MM. (OM1, OM2, OM3, OM4)
Kabeldiameter (mm): 0,9, 2, 3
Kabellengte (M): L=1, 2, 3 ......
Vlechtlengte (M): L1=0.5, 0.6, 1.0
Kabeltype: RJ: Lintkabel, Rb: Naakte Lintkabel, RI: Mini Ronde Kabel
MPO-Interferentieindex
| Schakelaartype | Testende punten | Min | Maximum |
| MPO-PC | ROC_X (abs) (mm) | 500 | |
| ROC_Y (abs) (mm) | 50 | ||
| Angle_X (gr.) | -0.2 | 0,2 | |
| Angle_Y (gr.) | -0.2 | 0,2 | |
| Max.DH.All Vezel (NM) | -600 | 600 | |
| Max.DH.Ave (NM) | -300 | 300 | |
| Max.DH.Adj (NM) | -300 | 300 | |
| Max. Kernonderdompeling (NM) | -300 | 300 | |
| Vezelhoogte (NM) | -300 | 300 | |
| ROC_X (abs) (mm) | 1000 | 3000 | |
| MPO-APC | ROC_X (abs) (mm) | 500 | |
| ROC_Y (abs) (mm) | 50 | ||
| Angle_X (gr.) | -0.2 | 0,2 | |
| Angle_Y (gr.) | 7.8 | 8.2 | |
| Max.DH.All Vezel (NM) | -600 | 600 | |
| Max.DH.Ave (NM) | -300 | 300 | |
| Max.DH.Adj (NM) | -300 | 300 | |
| Fiberheight (NM) |
Wat is de MPO/MTP-testverzoeken?
a.Endface-verzoek:
| 400 X | Tekortbeschrijving | Sta hoeveelheid toe | |
| Vezel (9um, 50um, 62.5um) | Witte krassen | ≤3um | Beperkt geen |
| Vlek | ≤2um | 5 PCs | |
| Tekort | / | Toegestaan geen | |
| Bekleding (62.5-125um) |
Witte krassen | ≤3um | Beperkt geen |
| ≤5um | 1 PCs | ||
| Zwarte krassen | ≤3um | 2 PCs | |
| Zwarte vlek | ≤2um | Beperkt geen | |
| ≤5um | 3 PCs | ||
| Tekort | ≤2um | Rond beperkt geen | |
| ≤15um | De totale lengte is minder dan zijlengte 1/4 | ||
| Plastic ring | / | Beperkt geen | |
b.Performance:
| MPO/MTP | SM standaardmetalen kap | SM metalen kap met beperkte verliezen | MM. standaardmetalen kap | MM.metalen kap met beperkte verliezen | |
| Het Verlies van IL | Typisch | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| Maximum | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| PC ≥ 40dB | |||||
| Herhaalbaarheid | ≤0.30dB (Stop meer dan 500 keer) | 0.30dB (Stop meer dan 1000 keer) | |||
| Uitwisselbaarheid | ≤0.30dB (met één van beiden een aanpassingsschakelaar) | ||||
| Treksterkte | ≤0.30dB (Maximumspanning 66N) | ||||
| Schok | ≤0.30dB (10~55Hz) | ||||
| Temperatuurwaaier | -40°C ~ +75°C | ||||
c.Interference indicatoren:
| MPO/MTP schakelaar | Afmetings 3D Test |
| Straal van Kromming | X ≥2000mm, Y ≥50mm |
| Vezelhoogte | 1000~4000 NM |
| Endfacehoek | X ±0.3°, Y ±0.3° |
| Kernonderdompeling | ±300nm |
d.Length tolerantie:
| Lengte (M) | Tolerantie |
| ≤10 | + 10CM |
| 10 |
+ 15CM |
| >30 | + 10% |
Het type A van drie polariteitsmethodes, het Type B en het Type C worden gebruikt om de juiste tweerichtingstoewijzing te waarborgen.
Type A Straight-Through MPO Boomstamkabel:
Zeer belangrijk-op om Adapters, 1 x A aan Duplex het Flardkabel van B en 1 x A zeer belangrijk-te verslaan aan een Duplexflardkabel.
Kabel van de typeb de Dwarsmpo Boomstam:
Zeer belangrijk-op aan zeer belangrijk-Omhooggaande Adapters en 2 x A aan een Duplexflardkabel.
De Boomstamkabel van het typec Dwarspaar MPO:
Zeer belangrijk-op om Adapters en 2 x A aan een Duplexflardkabel zeer belangrijk-te verslaan.
Het gebruiken van temperatuur
-40° ~ +80°
Toepassing:
Het testen materiaal
FTTX+LAN
Optische vezel CATV
Optisch communicatiesysteem
Telecommunicatie
Pakcing:
Wij zullen het door OPP zak en kartondoos buiten inpakken. om de goederen te beschermen zijn niet beschadigd wanneer levering.
Levering:
Wij kunnen levering het door de lucht en door overzees. het is volgens uw hoeveelheid en vereisten.
Betaling:
Betalingstermijn: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. 30% storting vooraf. saldo vóór levering wordt betaald die.
Prijstermijn: CIF EXW, FOB-, CFR. HUIS-AAN-HUIS
Meer producten:
Wij hebben optisch flardkoord, vlecht, adapter, demper, distributiedoos, Snelle Assmembly-schakelaar .etc. Als u meer producten of catalogus nodig hebt, kunt u vrij voelen om ons te contacteren
