Productdetails:
|
| Modelnummer: | 1310/1550 NM FWDM | Functie: | Brede Golflengtewaaier |
|---|---|---|---|
| Toepassingen: | systeem controle | De Golflengtewaaier van de pasband: | 1260 ~ 1360 |
| De Golflengtewaaier van de bezinningsband: | 1460~1620 | Toevoegingsverlies: | Pas Channel≤0.8 |
| Kanaalrimpeling: | <0> | Isolatie: | Pas Channel>40 |
| De Temperatuurgevoeligheid van het toevoegingsverlies: | <0> | Polarisatie Afhankelijk Verlies: | <0> |
| De Verspreiding van de polarisatiewijze: | <0> | Gerichtheid: | >50 |
| Hoog licht: | De openluchtdoos van de Vezelbeëindiging,mount vezel beëindiging inbouwmuurbox |
||

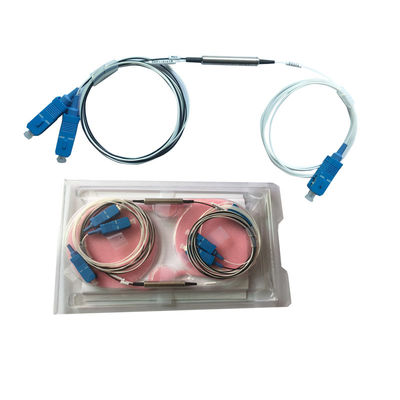

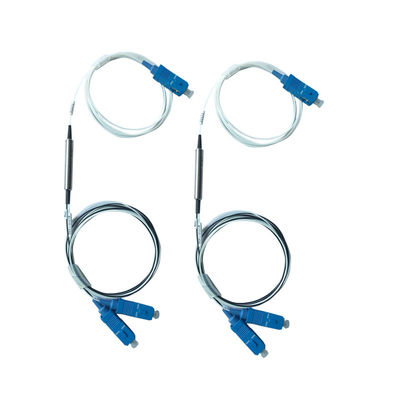

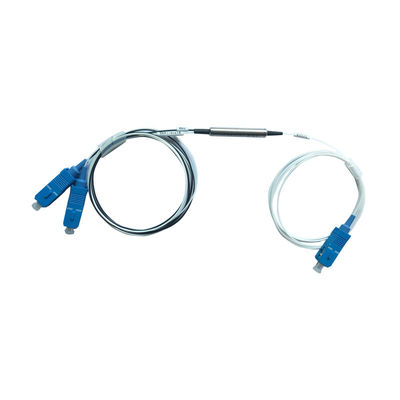

de vezel optisch WDM van 1310nm 1490nm 1550nm Optisch Filterstaal 1 x 2 0,9 buis
Eigenschappen
1.Wide werkende Golflengtewaaier
2.Low toevoegingsverlies
3.Ultra vlakke Brede passband
4.High kanaalisolatie
5.High stabiliteit en betrouwbaarheid
6.Epoxy-vrij op Optische Weg
gebruikt de Optische Filter van 1310nm 1490nm 1550nm 1 x 2 FWDM CWDM DWDM vezel optische WDM dunne film cocating technologie en merkgebonden ontwerp van micro- van het niet-stroommetaal opticaverpakking plakkend. Het verstrekt de lage isolatie van het toevoegingsloss.high kanaal, lage temperatuurgevoeligheid en expoxy vrije optische weg.
Specificatie
| Parametre | Min | Typisch | Maximum | Eenheid | |
| Werkende Temperatuur | 0 | 30 | 70 | ℃ | |
| Werkende Relatieve Vochtigheid | Condenserend niet | 5 | 95 | % | |
| Opslagtemperatuur | Condenserend niet | -40 | 85 | ℃ | |
| Macht het overhandigen | 50 | Mw | |||
| De waaier van de COM-poortgolflengte | 1260 | 1560 | NM | ||
| TRANS havengolflengte | CATV | 1540 | 1550 | 1560 | NM |
| REFL-havengolflengte 1 | GEGEVENS stroomopwaarts | 1260 | 1310 | 1360 | NM |
| REFL-havengolflengte 2 | GEGEVENS stroomafwaarts | 1480 | 1490 | 1500 | NM |
| Toevoegingsverlies (excl.optical-schakelaar) | Com aan TRANS | 0,3 | 0,5 | dB | |
| Com aan REFL | 0,25 | 0,4 | dB | ||
| Isolatiecom aan TRANS@1490nm ±10nm | 1490nm in CATV-haven | 15 | |||
| Isolatiecom aan REFL@1550nm ±10nm | 1550nm in GEGEVENShaven | 15 | |||
| Directivitity | 1310nm in CATV-haven | 47 | |||
| Terugkeerverlies (alle havens) | 45 | ||||
| De thermische gevoeligheid van het toevoegingsverlies | 0,005 | dB/℃ | |||
| Polarisatie afhankelijk verlies | 0,1 | dB | |||
| Buigend verlies | @ 1550nm@10mm-straal, 1 draai | 0,5 | dB | ||
| Vezeltype | Corning@SMF-28 ultra; 900um losse buis | ||||
| Vezellengte, van edage van metral huisvesting aan vezeluiteinde wordt gemeten van schakelaar die | Com | 51 | cm | ||
| TRANS | 100 | cm | |||
| REFL | 100 | ||||
| Schakelaartype | Com | SC/APC | |||
| TRANS | zonder schakelaar | ||||
| REFL | zonder schakelaar | ||||
| WDM de lengte van de verpakkingsbuis | 38 | 39 | mm | ||
| WDM verpakkende buis diametre | 5.5 | 6 | mm | ||
| WDM buis electical isolatie | De metaalbuis moet elektrisch worden geïsoleerd door middel van krimpt omslag die buis over zijn volledige lengte behandelen | ||||
*Insertionverlies exclusief schakelaarverlies.
