Productdetails:
|
Materiaal: | Metaal | wijzetype: | enige wijze/multiwijze |
---|---|---|---|
Schakelaartype: | 3.0mm | Toevoegingsverlies: | <0> |
Certificaat: | Ce, ISO, RoHS | Terugkeerverlies: | PC≥40 UPC≥50 APC≥60 DB |
Hoog licht: | 2.0mm Vezel Optische Schakelaars,0.9mm Vezel Optische Schakelaars,2.0mm simplexvezel optische schakelaar |

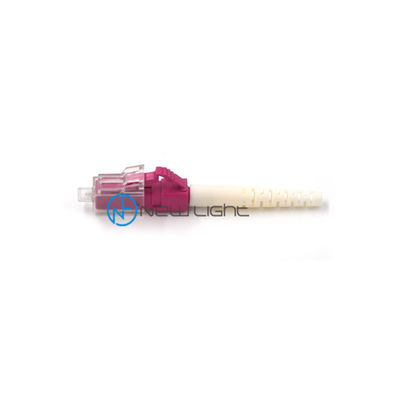

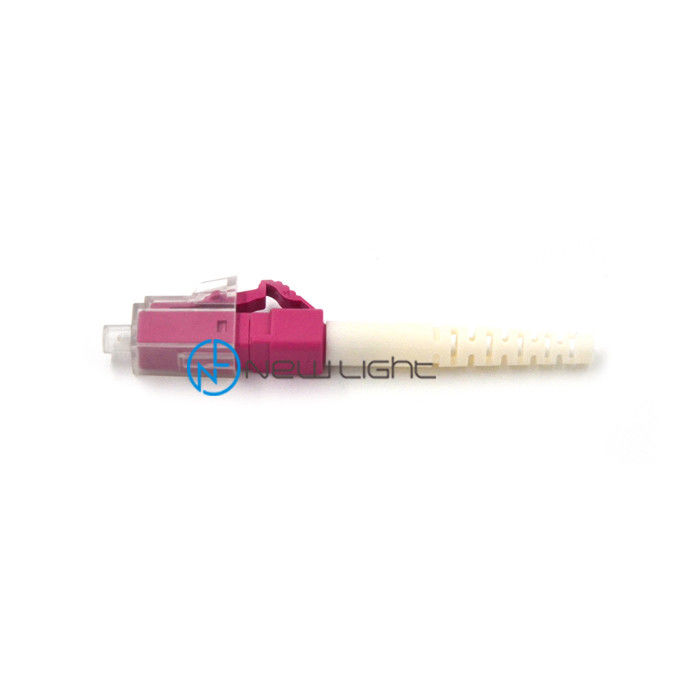

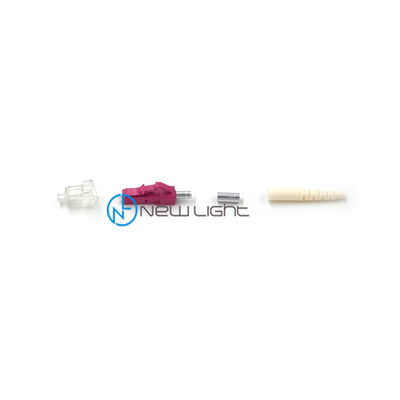

Simplex duplexlc SX 0.9mm 2.0mm 3.0mm multimode vezel optische schakelaars
LC schakelaar eerste. LC (Lucent-Schakelaar) eerst werd ontwikkeld door Lucent Technologies als reactie op de behoefte door hun primaire klanten aan een kleine en lage schakelaar van het toevoegingsverlies. Dan werd het LC-ontwerp gestandaardiseerd in eia/tia-604-10 en wordt aangeboden door andere fabrikanten. De metalen kapgrootte van een LC-schakelaar is 1,25 mm, de helft van de grootte van Sc-schakelaarmetalen kap. LC de schakelaar wordt geschat voor 500 het koppelen cycli en zijn typisch toevoegingsverlies is 0,25 dB. Er zijn stevige redenen dat LC-de schakelaar een aangewezen schakelaartype voor krachtig netwerk is. LC de schakelaar heeft een kleine grootte, leent het spleet-koker bouw en een cilindrische ceramische metalen kap (gewoonlijk) van Sc-schakelaar, en het kan een duw-en-klinkontwerp hebben die de trekkracht-bewijs stabiliteit in systeemrek opzet verstrekken.
Wordt het Simplex Duplex Enige Optische het Flardkoord van de de wijze Multimode Vezel van ST/PC ST/UPC ST/APC ontworpen met hoge prestaties hybride of enige type schakelaar en voor netwerktoepassingen gebruikt. Zijn optische prestaties zijn geteste 100% geweest (Toevoegingsverlies, Klant gespecificeerd lengte en Terugkeerverlies). Dit koord van het vezel optische flard is beschikbaar in standaardkleuren zoals Gele, Oranje, Aqua of Purple en andere kleuren zijn op verzoek beschikbaar. Het kabel buitenjasje is beschikbaar in pvc, Lage Rook Nul Halogeen (LSZH) en PC, UPC, APC schakelaartype is beschikbaar. Het heeft een hoge concentriciteit van 0,098 in (2,5 mm) ceramische metalen kap voor FC, ST, Sc en 0,049 in (1,25 mm) ceramische metalen kap voor LC en MU. Het verstrekt klant aan voldaane vereisten.
Worden de vezel optische schakelaars gebruikt op beide einden van een vezelverbindingsdraad om dwarsverbindingen van vezels te bereiken. Er zijn vele die types van schakelaars voor kabels van de vezel de optische verbindingsdraad worden ontwikkeld. Bijvoorbeeld, hebben single-mode netwerken de schakelaars van FC of Sc-in ongeveer hetzelfde aandeel zoals ST en Sc in multi-mode installaties gebruikt. Om een juiste kabel van het vezel optische flard te kiezen, is de vezel optische schakelaar een zeer belangrijke te overwegen factor. LC de schakelaar is een gemeenschappelijk die schakelaartype in kabels van de vezel de optische verbindingsdraad wordt gebruikt. Een die is LC aan LC kabel van het vezelflard een flardkabel op beide einden met LC-schakelaars wordt geëindigd. De volgende tekst geeft een gedetailleerde inleiding van de LC aan LC kabels van het vezelflard.
Normennaleving
. Telcordia (vroeger Bellcore) gr.-326-KERN Generische eisen ten aanzien van Enige wijze
optische schakelaars en Verbindingsdraadassemblage.
. De Generische specificatie van CEI 874-1 voor vezel optische schakelaars en kabels
. ANSI/TIA-568-C.3, ISO/IEC 11801 2DE ED., CENELEC EN 50173, UL94V-0
. Kabel vuurvast tarief: OFNR of norm iec60332-3
Eigenschappen
. 100% op optische prestaties wordt getest (Toevoegingsverlies dat
Klant gespecificeerd lengte & Terugkeerverlies)
. De standaardkleur is Geel, Oranje, Aqua of Purple,
andere op verzoek beschikbare kleuren
. Kabel buitenjasje beschikbaar in pvc, Lage Rook Nul Halogeen (LSZH)
. PC, UPC, APC beschikbaar schakelaarstype
. Hoge concentriciteit 2.5mm ceramische metalen kap voor FC, ST, Sc
en 1.25mm ceramische metalen kap voor LC en MU
. Beschikbaar in G652D, G657A, OM1, OM2, OM3 en OM4
. Positiea/position B noteringen
. Beschikbaar in 0.9mm, 1.6mm, 2.0mm, 3.0mm grootte
TOEPASSINGEN
· CATV
· Actieve apparatenbeëindiging
· Telecommunicatienetwerken
· Metro
· Locale area networken (LANs)
· Gegevens - verwerkingsnetwerken
· Testmateriaal
· Nauwkeurige installaties
· Breed Gebiedsnetwerken (WANs)
· Industrieel, medisch & militair
EIGENSCHAP
· Laag toevoegingsverlies en achterbezinning
· Bouw en trekkracht-bewijs ontwerp uit één stuk
· Vrij-drijft pre-radiuses-pre ceramische metalen kap
· Precisieanti-rotation zeer belangrijk en Corrosiebestendig lichaam
· Verscheidenheid van laarstypes en kleuren
APC de Schakelaar is een type van vezelschakelaar dat backreflection toe te schrijven aan een 5° aan hoek-poetsmiddel 15° minimaliseert wordt toegepast om gezichten te beëindigen dat. Als geïllustreerd in het volgende beeld.
De hoek-opgepoetste schakelaars zouden slechts aan andere hoek-opgepoetste schakelaars moeten worden gekoppeld. Het koppelen aan een niet-hoek poetste hoog de toevoegingsverlies op van schakelaaroorzaken zeer. Hebben de over het algemeen hoek-opgepoetste schakelaars hoger toevoegingsverlies dan degenen van het goede kwaliteits rechte fysieke contact.
„Ultra“ de kwaliteitsschakelaars kunnen vergelijkbare achterbezinning aan een hoekige schakelaar wanneer verbonden, maar een hoekige verbinding bereiken handhaaft lage achterbezinning zelfs wanneer het outputeind van de vezel wordt losgemaakt.
De angled-opgepoetste verbindingen worden onderscheiden zichtbaar door het gebruik van een groene laars van de spanningshulp, of een groen schakelaarlichaam. De delen worden typisch geïdentificeerd door „/APC“ aan de naam toe te voegen.
Bijvoorbeeld, kan een hoekige FC-schakelaar FC/APC worden aangewezen, kan een hoekige LC-schakelaar LC/APC, enz. worden aangewezen.
De waarde van terugkeerverlies voor zal gekoppelde APC schakelaars op het gebied typisch groter dan -65 dB zijn. Voor een UPC verbinding, is het normaal -55 dB.
Wanneer de schakelaars unmated-zulke als ongebruikte havens in een FTTP-distributie zijn is het kader-terugkeerverlies voor APC schakelaars -65 dB of groter, vergeleken bij UPC schakelaars die in de buurt van 14 dB zullen zijn.
Eigenschappen:
►Leeft CEI 61754-20 en TIA 604-2 na
►Laag toevoegingsverlies en achterbezinning
►Bajonet gevormde huisvesting voor gemakkelijke beëindiging
►Vernikkeld messingslichaam
►Eindigt de zirconiumdioxyde ceramische metalen kap met hoge eindpc
►RoHS, BEREIK volgzame SvHC
Toepassingen:
►Locale area networken
►Gegevens - verwerkingsnetwerken
►Distributietoepassing
►Gebouwdistributie
►De test en het laboratorium equipmen
Handigheid
schakelaartype | enige wijze/multimode |
kleur | blauw/Groen |
kabel | 0.9/2.0/3.0 |
Parameter
productennaam | OEM/ODM 3.0mm Vezel Optische ST Schakelaar voor het Binnenkoord van het Distributieflard |
wijzetype | enige wijze/multiwijze |
kabeldiameter | 0.9 /2.0 / 3,0 mm |
toevoegingsverlies | ≤ 0.3dB (het lage toevoegingsverlies kan ≤ 0.35dB zijn) |
terugkeerverlies | ≥60 dB |
golflengte | 1310/1550 |
metalen kapmateriaal | Ceramisch |
operater temperatuur | -40~ +85℃ |
OEM/ODM | aanvaardbaar |
garantie | 3 jaar na levering |
levertijd | 2-15 werkdagen (volgens uw hoeveelheid) |
meer schakelaar voor verwijzing
Schakelaartype | LC/SC/FC/FC/E2000/MPO /MTRJ /SMA |
Wijzetype | enige wijze of multimode |
Kabeltype | 0.9 / 2.0/3,0 mm |
Hoe te opdracht te geven tot
1. Schakelaartype: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. Wijzetype: enige wijze (UPC en APC)/multiwijze (PC)
3. Kabeldiameter: 0,9/2,0/3,0 mm (kan aanpaste andere diameter)
4. Deklaagmateriaal: PVC/LSZH
5. vezeltelling: eenvoudig/duplex/etc. boort kern 4/6core/8 /12-kern/de kern kern uit/96 van 24core/48
6. Kabeltype: G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7. De lengte van het flardkoord: volgens uw vereiste
8.MPO/MTP de schakelaar zou ons moeten laten weten welke methode (het type/het B het type van /C van A), mannetje of wijfje, vezeltelling (4/8/12/16/24/32 vezel)
