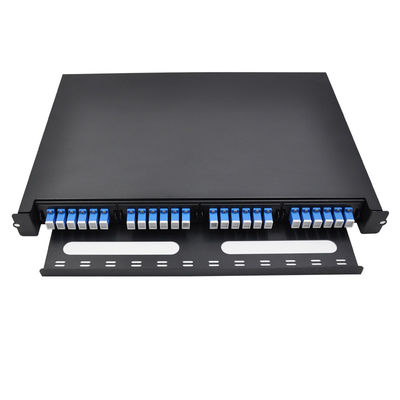

48-poorts glasvezel patchpaneel met MPO/MTP-kabel en uitschuifbare lade-behuizing voor datacenters

Merknaam:	New light
Modelnummer:	12/ 24 /48 kern ptach paneel
Moq:	1~10000
Prijs:	10~100
Verpakking:	opp bag+carton-doos
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram, PayPal

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

ROHS ;ISO9001

Materiaal:

SPECC

Verhuizing:

Datacenters, vooraf afgesloten installaties

Voorpaneel:

LC, SC, ST, FC, E2000

Productnaam:

24 vezel rack gemonteerd MPO/MTP glasvezel patchpaneel

Dienblad:

12/24/48/72/96 vezels

Gewicht:

Materiaal:

Fosforbrons

Kleur:

Opslagtemperatuur:

-45 ° C ~+60 ° C

Producttype:

dia-uit ladebijlage met lasdienbladen

Afmetingen:

1,75 "H x 17,0" B x 14,0 "D, 485 mm x 294 mm x 44 mm

Adaptertype:

Levering vermogen:

10000 per dag

Markeren:

vezel optische delen en toebehoren

glasvezel Accessoires

Productbeschrijving

48-poort glasvezelpatchpaneel met MPO/MTP-kabel en adapters

Dit 48-poort glasvezel patch panel systeem omvat MPO/MTP kabels en adapters, ook wel bekend als glasvezel distributie panelen.Deze panelen vergemakkelijken het eenvoudig afsluiten van glasvezelkabels en bieden toegang tot individuele vezels voor kruisverbindingsdoeleinden.

Het standaard glasvezelpaneel is voorzien van een metalen behuizing met adapterpanelen en vezelsplicebakken.met een vermogen van meer dan 50 W,.

De interne poorten van het paneel blijven vast, waardoor permanente kabelverbindingen worden gewaarborgd, terwijl de buitenste poorten glasvezelpatchkabels bevatten voor frequente verbindingsaanpassingen tussen apparaten indien nodig.

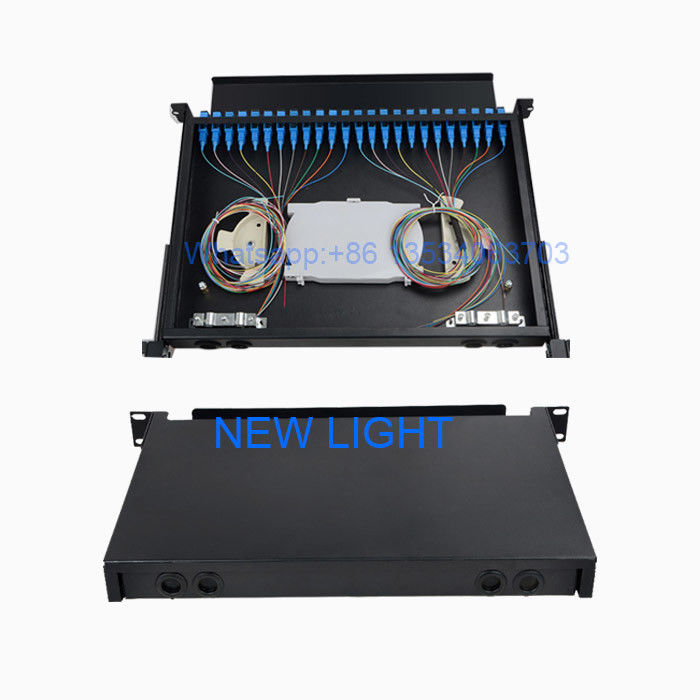

Het vezelpatchpaneel bestaat uit twee compartimenten: één met scheidsreceptacles of adapters, en de andere bestemd voor splice tray en overtollige vezelopslag.

Verkrijgbaar in schuifbare rack montage glasvezel behuizingen met verschillende configuraties, waaronder LC multimode duplex adapters en splice trays.en 144 kernvezeltoepassingen. Compatibel met verschillende adapterinterfaces, waaronder SC, ST, FC, LC, MTRJ en E2000. Gerelateerde vezel accessoires en pigtails beschikbaar als optionele componenten.

Toepassingen

Telecommunicatie abonnee-lus
Glasvezel naar huis (FTTH)
LAN/WAN-netwerken
CATV-systemen

Belangrijkste kenmerken

Verwijderingsverbinding voor het beëindigen van optische kabels
19 inch standaard montageconstructie
Compatibiliteit met de installatie van de adapter

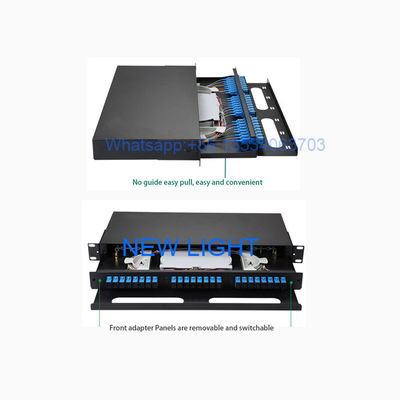

Drawerstructuur voor een gemakkelijke bediening
Compact ruimtebesparend ontwerp
Gemakkelijk beheer en gebruik
Standaardgrootte met lichtgewicht, rationele structuur

Mechanische en milieuspecificaties

Parameter	Specificatie
Werktemperatuur	-25°C tot +40°C
Bergingstemperatuur	-25°C tot +55°C
Relatieve luchtvochtigheid	≤ 85% (+30°C)
Luchtdruk	70 Kpa tot 106 Kpa
Kleur	Zwart

Afmetingen

Model	Hoeveelheid vezels	Hoogte	Afmetingen (LxWxH)
Vervaardiging	12/24/48/96 Kern	1U	430354,144 mm

Polariteitsconfiguratie

Inzicht in de polarisatie van vezels

Voor een goede gegevensoverdracht moet het zendsignaal (Tx) aan het ene uiteinde van de kabel overeenkomen met het ontvangssignaal (Rx) aan het andere uiteinde.Industriestandaarden definiëren drie polariteitsmethoden voor multi-vezelcomponenten, elk met behulp van verschillende MPO-kabeltypen.

Methode A

Gebruikt type A rechtdoorlopende MPO-stamkabels met een key-up-aansluiting aan het ene uiteinde en een key-down-aansluiting aan het andere uiteinde, waarbij de vezelopstelling van positie 1 naar positie 1 wordt gehandhaafd.Voor duplextoepassingen, vereist patch cord transceiver-receiver flip aan het ene uiteinde.

Methode B

Gebruikt key-up connectoren aan beide uiteinden om transceiver-receiver flip te bereiken, met positie 1 vezel aankomst op positie 12 tegenovergestelde einde.gebruikt rechte A-B pleisters aan beide uiteinden.

Methode C

Het is geschikt voor duplextoepassingen.deze methode ondersteunt geen parallelle 8-vezel 40 en 100 Gig toepassingen en wordt niet aanbevolen.

Met meerdere polariteitsmethoden die specifieke patchcords vereisen, zijn implementatiefouten vaak.en kanalen voor correcte polariteitscontrole.
