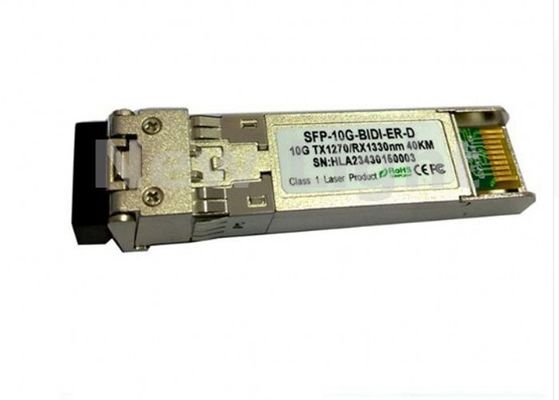

10Gb/s SFP+ Bi-Directionele Glasvezel Transceiver met LC Connector voor 40km Single Mode Toepassingen

Merknaam:	New Light
Moq:	1
Prijs:	3.5~20
Verpakking:	exportverpakking
Betalingsvoorwaarden:	T/T,Western Union,MoneyGram

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam:

De Zendontvanger van SFP BIDI

Afstand:

40 km

Modus:

Enkele modus

Gegevensoverdrachtsnelheid:

10g

Golflengte:

1270/1330nm

Connectortype:

Levering vermogen:

1000000

Markeren:

De Zendontvanger van Gigabitethernet

de enige zendontvanger van de wijzevezel

Productbeschrijving

10Gb/s glasvezeltransceiver / SFP+ bi-directionele transceiver 40km met LC-connector

RoHS-compliant 10Gb/s SFP+ Bi-Directional Transceiver, 40 km single mode met LC-connector

Absolute maximale ratings

Parameter	Symbool	- Min.	Max, ik ben er klaar voor.	Eenheid
Voedingsspanning	Vcc	-Nee.5	4.0	V
Bergingstemperatuur		-40	85	°C
Relatieve luchtvochtigheid			85	%

Stress die de maximale absolute waarde overschrijdt, kan permanente schade aan de module veroorzaken.

Belangrijkste kenmerken

Ondersteunt 9,95 Gb/s tot 10,3 Gb/s data rates
Simplex LC-connector Bi-directionele SFP+ optische transceiver
Digitale diagnostiek SFF-8472-conform
warm aansluitbaar
11270nm DFB laserzender, 1330nm ontvanger
21330nm DFB laserzender, 1270nm ontvanger
Tot 40 km op 9/125um SMF
SFP+ MSA SFF-8431 Voldoen
Operatiekamertemperatuur: 0 tot 70 °C

Toepassingen

10GBASE-ER bij 10,3125Gbps
10GBASE-EW bij 9,953Gbps
Andere optische verbindingen

Algemene bedrijfskenmerken

Parameter	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid
Gegevenspercentage	Ethernet			10.3125	Gebruikersnaam
Glasvezelkanaal			10.518
Voedingsspanning	Vcc	3.13	3.3	3.47	V
Voedingsstroom	Icc5				mA
Voedingsstroom	Icc3			400	mA
Operatiekast Temp.	Tc	0		70	°C

Elektrische in-/uitgangskenmerken

Transmitter

Parameter	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid	Notitie
Diff. schommeling van de ingangsspanning		120		820	mVpp	1
Tx Invoer uitschakelen	H HIV	2.0		Vcc+0.3	V
Tx Invoer uitschakelen	L VIL	0		0.8	V
Tx Foutuitgang	H VOH	2.0		Vcc+0.3	V	2
Tx Foutuitgang	L VOL	0		0.8	V
Inputverschil. Impedantie	Zin		100		Ω

Ontvanger

Parameter	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid	Notitie
Diff. uitslagspanningsschommeling		340	650	800	mVpp	3
Rx LOS-uitgang	H VOH	2.0		Vcc+0.3	V	2
Rx LOS-uitgang	L VOL	0		0.8	V

Noot 1) TD+/- zijn intern wisselstroom gekoppeld met een 100Ω differentiële beëindiging in de module.
Opmerking 2) Tx Fault en Rx LOS zijn open collectie-uitgangen, die moeten worden getrokken met 4,7k tot 10kΩ weerstanden op het hostbord.
Noot 3) RD+/--uitgangen zijn intern wisselstroomgekoppeld en moeten worden afgesloten met 100Ω (differentieel) bij de SERDES van de gebruiker.

Optische kenmerken

Transmitter

Parameter	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid	Notitie
Operatiegolflengte		1260	1270	1280	nm
Operatiegolflengte		1320	1330	1340	nm
Vermogen van de uitgang (aangezet)	Po	0		4	dBm	1
Uitstervingspercentage	Spoedeisende hulp	5			dB	1
RMS-spectrumbreedte	Δλ			1	nm
Opkomst/valtijd (20%~80%)	Tr/Tf			50	ps	2
Optische modulatieamplitude	OMA	- Zes.2			dBm
Dispersiesstraf				1	dB
Optisch oog		Conform IEEE 0802.3ae

Ontvanger

Parameter	Symbool	- Min.	Type	Max, ik ben er klaar voor.	Eenheid	Notitie
Operatiegolflengte		1320	1330	1340	nm
Operatiegolflengte		1260	1270	1280	nm
Gevoeligheid	Psen			-15	dBm	3
Min. overbelasting	Pimax	0.5			dBm
Verzekerde verliezen	Pa.	-30			dBm
Verminderingen van de liquiditeitswaarde	Pd			-16	dBm
LOS Hysteresis	Pd-Pa	0.5		4	dB

Opmerking 1) Gemeten bij 10,3125 b/s met PRBS 231 - 1 NRZ-testpatroon.
Opmerking 2) 20% tot 80%
Opmerking 3) Onder het ergste ER-scenario, gemeten bij 10,3125 Gb/s met PRBS 231 - 1 NRZ-testpatroon voor BER < 1x10-12

Pin definities en functies

Pinnetje	Symbool	Naam/beschrijving
1	VEET [1]	Ground van de zender
2	Tx_FAULT [2]	Fout van de zender
3	Tx_DIS [3]	Verzender uitgeschakeld.
4	SDA [2]	2-draad Serial Interface Data Line
5	SCL [2]	2-draad Serial Interface Clock Line
6	MOD_ABS [4]	Module afwezig.
7	RS0 [5]	Rate Selecteer 0
8	RX_LOS [2]	Verlies van signaal. Logic 0 geeft normale werking aan
9	RS1 [5]	Het tarief Selecteer 1
10	VEER [1]	Receptorgrond
11	VEER [1]	Receptorgrond
12	RD-	Ontvanger omgekeerde gegevens uit.
13	RD+	Receiver DATA uit.
14	VEER [1]	Receptorgrond
15	VCCR	Stroomvoorziening van de ontvanger
16	VCCT	Stroomvoorziening van de zender
17	VEET [1]	Ground van de zender
18	TD+	Transmitter DATA in. AC gekoppeld
19	T.D.	Transmitter omgekeerde gegevens in. AC gekoppeld
20	VEET [1]	Ground van de zender
