Het rek zet Haven Comité op/48 van Multimode Vezel de Optische Flard het Comité van het 19 Duimflard Optische Vezel

Het rek zet Haven Comité op/48 van Multimode Vezel de Optische Flard het Comité van het 19 Duimflard Optische Vezel

  • Het rek zet Haven Comité op/48 van Multimode Vezel de Optische Flard het Comité van het 19 Duimflard Optische Vezel
  • Het rek zet Haven Comité op/48 van Multimode Vezel de Optische Flard het Comité van het 19 Duimflard Optische Vezel
Het rek zet Haven Comité op/48 van Multimode Vezel de Optische Flard het Comité van het 19 Duimflard Optische Vezel
Productdetails:
Plaats van herkomst: China
Merknaam: New light
Certificering: ROHS ;ISO9001
Modelnummer: 12/ 24 /48 kern ptach paneel
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10 stuks
Prijs: USD 68-120 set
Verpakking Details: opp bag+carton-doos
Levertijd: 2-15 werkdagen
Betalingscondities: T/T, Western Union, MoneyGram, Paypal
Levering vermogen: 10000 per dag
Contact
Gedetailleerde productomschrijving
Toepassing: Datacentra, pre-geëindigde installaties Voorpaneel: LC, SC, ST, FC, E2000
Naam van het product: optisch het Flardcomité van de 24 vezelrek opgezet MPO/MTP Vezel dienblad: de vezel van 12/24/48/72/96
Gewicht: 6 KG Materiaal: Fosfoorbrons
kleur: Wit Opslagtemperatuur: -45°C~+60°C
Producttype: dia-uit ladebijlage met lasdienbladen Dimensies: 1.75 " H x 17,0 " W x 14,0 " D, 485mmx294mmx44mm
adaptertype: ST Poort: 12/24/36/48/72/96/144/192/288/386
Hoog licht:

glasvezel Accessoires

,

paneel van de vezel het optische beëindiging

haven 48 19 duimrek zet paneel van multimode vezel het optische flard op



Productomschrijving:



haven 48 19 duimrek zet multimode vezel op het optische flardpaneel de kabel omvat van MPO/MTP-en de adapters zijn ook genoemd geworden panelen van de vezeldistributie. Zij maken het gemakkelijk om vezel optische kabels te eindigen en toegang tot de individuele vezels van de kabel te verlenen voor dwarsverbinding.
Een basisvezel optisch paneel is typisch een metaalbijlage die de de adapterpanelen en dienbladen van de vezellas insluit. De lasdienbladen laten vezels toe om samen met vezel optische vlechten worden gesmolten die op zijn beurt in vast binnen havens van de adapterpanelen gestopt zijn.
De binnenhavens van het paneel wordt gewoonlijk bevestigd, betekenend dat de kabels niet losgemaakt op om het even welk punt zijn. De buitenhavens van het paneel is gereserveerd voor de kabels van het vezelflard die kunnen worden gestopt en worden afgesloten vaak om de verbindingen tussen apparaten te schikken zoals nodig.
Het paneel van het vezelflard heeft twee compartimenten. Één bevat de de waterdicht schotvergaarbakken of adapters, en andere wordt gebruikt voor lasdienblad en bovenmatige vezelopslag.

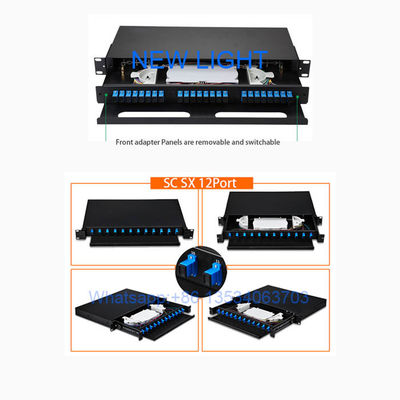

Het rek zet Haven Comité op/48 van Multimode Vezel de Optische Flard het Comité van het 19 Duimflard Optische Vezel 0



dia-uit zet het rek vezel optische bijlage op, geladen met 3 PCs van multimode duplexadapter van LC en haven 6 van het lasdienblad… zet het 19 duim dia-uit rek vezel optische die sluiting op, met 6 PCs van ST singlemode adapter en lasdienblad wordt geladen.

De daar verschillende modellen voor 12 kernvezel, 24 kernvezel, 36 kernvezel te passen, 48 kernvezel, 72 kernvezel, 96 kernvezel, 144 boren vezeltoepassingen uit. Zij kunnen met verschillende adapterinterface met inbegrip van Sc zijn, ST, FC, LC MTRJ, Verwante de vezeltoebehoren en de vlechten van e2000 zijn de enz. facultatief.





Toepassing:



1. Telecommunicatieabonneelijn

2. Vezel aan het huis (FTTH)

3. LAN/WAN

4. CATV





Eigenschappen:



Gebruikt aan de tak verbinding van optische kabelbeëindiging

19“ Standaardstructuur, Reksteun

Beschikbaar voor de installatie van adapters

Ladestructuur, Gemakkelijk voor Verrichting.

Compact ontwerp voor ruimtebesparing

Gemakkelijk voor beheer en verrichting

Standaardgrootte, lichtgewicht en redelijke structuur







Mechanische en milieukenmerken:





Projecten Parameter
Werkende temperatuur -25℃~+40℃
Opslagtemperatuur -25℃~+55℃
Relatieve vochtigheid ≤85% (+30℃)
Luchtdruk 70Kpa~106Kpa
Kleur Zwart






Afmeting:



Model vezelhoeveelheid Hoogte Afmeting (LxWxH)
het rek zet op 12 /24 /48 /96 kern 1U 430*354.1*44mm



Polariteit
Voor vezelverbindingen gegevens behoorlijk om te verzenden, moet het transmit signaal (Tx) aan de ene kant van de kabel de overeenkomstige ontvanger (Rx) aan de andere kant aanpassen. Het doel van om het even welke polariteitsregeling is deze ononderbroken verbinding te verzekeren, en dit wordt een complexer beetje wanneer het behandelen van multi-vezelcomponenten. De de industrienormen roepen drie verschillende polariteits methode-methode A, Methode B en Method C. uit. En elke methode gebruikt verschillende types van MPO-kabels.


De methode A gebruikt Type A straight-through MPO boomstamkabels met een sleutel op schakelaar op één eind en een sleutel onderaan schakelaar op het andere die eind zodat de vezel in Positie 1 wordt gevestigd bij Positie 1 aan de andere kant aankomt. Wanneer het gebruiken van Methode A voor duplextoepassingen, die zendontvanger-ontvanger maken wordt de tik aan de ene kant vereist in een flardkoord.



De methode B gebruikt sleutel op schakelaars op beide einden die de zendontvanger-ontvanger tik te bereiken zodat de vezel in Positie 1 wordt gevestigd bij Positie 12 op het tegenovergestelde die eind aankomt, komt de vezel in Positie 2 wordt gevestigd bij Positie 11 etc. op het tegenovergestelde eind aan. Voor duplextoepassingen, gebruikt de Methode B rechte ab-flardkoorden op beide einden.


De methode C gebruikt een sleutel op schakelaar op één eind en een sleutel neer op het andere eind zoals Methode A, maar de tik gebeurt binnen de kabel zelf waar elk paar vezels wordt weggeknipt zodat de vezel in Positie 1 arrivers bij Positie 2 op het tegengesteldeeind en de vezel in Positie 2 bij Positie 1 aankomen. Terwijl deze methode goed voor duplextoepassingen werkt, steunt het geen parallel 8 de toepassing van de vezel 40 en 100 Jol en niet daarom geadviseerd.


Met drie verschillende polariteitsmethodes en de behoefte om het correcte type van flardkoorden voor elk te gebruiken, kunnen de plaatsingsfouten gemeenschappelijk zijn. Thankfully, staat MultiFiber™ van Botnetwerken Progebruikers toe om individuele flardkoorden, permanente verbindingen en kanalen voor correcte polariteit te testen.

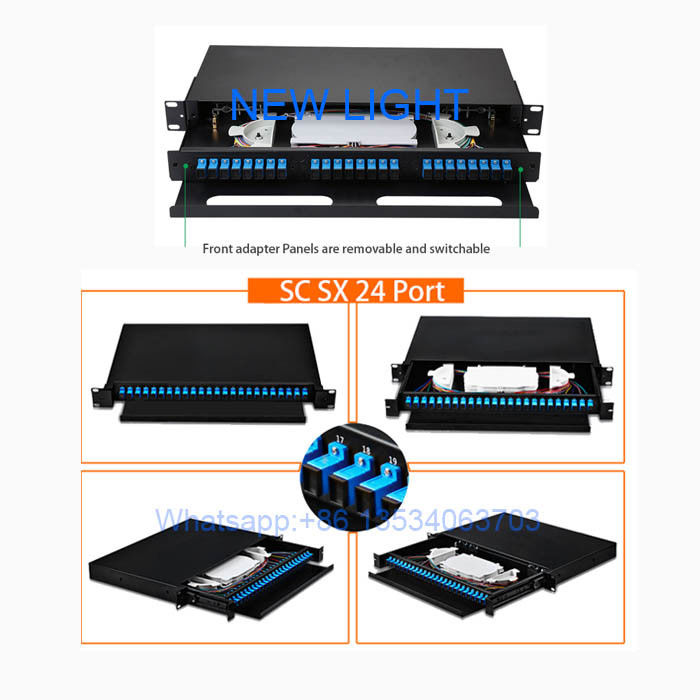

Het rek zet Haven Comité op/48 van Multimode Vezel de Optische Flard het Comité van het 19 Duimflard Optische Vezel 1
