Productdetails:
|
| Naam van het product: | SM optische Verspreiders, type van de Optische Vezel het Circulatie enige wijze van 1310 NM | Type connector: | FC/PC schakelaarsfc/apc Schakelaars |
|---|---|---|---|
| Wijzetype: | enige wijze | Centrumgolflengte: | 1310 NM |
| PDL: | ≤0.2dB | verlies terug: | ≥ 50dB |
| Dwarsbespreking: | ≥ 45dB | Type vezel: | Hi1060 |
| Operatie temperatuur: | 0~50℃ | Golflengtewaaier: | 1280 - 1340 NM of 1280 - 1400 NM |
| Hoog licht: | de enige splitser van de wijzevezel,fiber optic kabelsplitter |
||
Naam van het optische Vezel de Circulatieproduct
SM optische Verspreiders, Optische Vezel Circulatie single-mode type van 1310 NM
Optische Vezel Circulatiebeschrijving

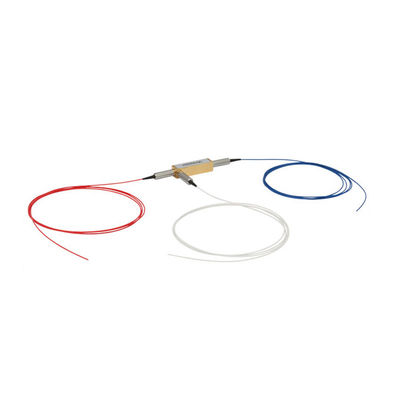

de Vezel van 1310 NM SM de Optische Verspreiders beschikbaar zijn unterminated, met FC/PC-schakelaars, of met FC/APC-schakelaars. De schakelaars van FC/PC en FC/APC-hebben een smalle sleutel van 2 mm.
Onze verspreiders CIR1310, cir1310-FC en cir1310-APC hebben een maximummacht behandeling van 300 mw (CW).
De cir-1310-50-APC breedbandvezel optische verspreider wordt specifiek ontworpen voor OCT toepassingen. Deze verspreider schept een bredere golflengtewaaier op dan onze standaard de vezel optische verspreider van 1310 NM SM en heeft een maximummacht behandeling van 500 mw (CW).
De verspreiders kunnen worden gebruikt om optische signalen door één enkele vezel in twee richtingen te verzenden.
Een optische verspreider is analoog aan een elektronische verspreider en allebei voeren gelijkaardige functies uit.
Een optische verspreider is een drie-haven apparaat dat licht om in slechts één richting toestaat te reizen.
Een signaal die Haven 1 ingaan zal Haven 2 met minimaal verlies weggaan, terwijl een signaal die Haven 2 ingaan Haven 3 met minimaal verlies zal weggaan. Lichte binnengaande haven 2 ervaart een hoop van verlies bij haven 1, en het licht die haven 3 ingaan ervaart een hoop van verlies bij havens 2 en 1.
De optische verspreiders zijn non-reciprocal apparaten. Dit betekent dat om het even welke die veranderingen in de eigenschappen van het licht door door het apparaat wordt veroorzaakt over te gaan niet door in de tegenovergestelde richting te reizen worden omgekeerd.
Optische Vezel Circulatieeigenschappen
Hoge isolatie & Hoog Terugkeerverlies
Lage toevoegingsverlies & PDL
Optische Weg Epoxy Vrij
Optische Vezel Circulatietoepassingen
Optische Vezel Circulatiespecificaties
| Punt | Eenheid | Parameters | |||
| Werkende golflengte | NM | 1064 | |||
| Bandbreedte | NM | ±5 | ±10 | ±20 | ±30 |
| Isolatie | dB | ≥25 | ≥23 | ≥20 | ≥20 |
| Toevoeging Loss@Band, 23℃ | dB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | dB | ≤0.2 | |||
| Terugkeerverlies | dB | ≥ 50 | |||
| Dwarsbespreking | dB | ≥ 45 | |||
| PDL | dB | ≤ 0,1 | |||
| Maximum Optische Macht | mw | ≤ 300 | |||
| Vezeltype | / | Hi1060 | |||
| Verrichtingstemperatuur | 0C | 0~50 | |||
| Opslagtemperatuur | 0C | -40~85 | |||
| Pakketdimensie | mm | 34x8.4x8.4 (P1) | |||
Nota:
2. De specificaties zijn zonder voorafgaande kennisgeving voor wijzigingen vatbaar.
Optische Vezel Circulatieafmeting (mm)
De Informatie van optische Vezelcirculatorordering (Voorbeeld: Cir-12210)
| CIR- | □ | □ | □ | □ | □ |
| Golflengte | Bandbreedte | Vezeltype | Vezellengte | Schakelaartype | |
|
1.1064nm |
1.±5nm |
1.250μm vezel |
1.0.5 +/- 0,1 m |
0.No schakelaar |
